产品说明

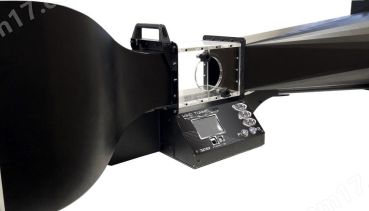

Matrix设计了一个可在桌面使用的紧凑的开路亚声速风洞装置— 风洞125，它是为教授空气动力学原理、探索流体流动而设计的。适用于专科到本科生的教学。它包含一个计算机控制的风扇，数据采集器等多个实验设置，设备由触摸屏界面控制。有一个125毫米的透明试验段，风速可达25米/秒。

风洞的收缩喷嘴中内置了一个蜂窝状结构（比率为9.2:1），确保了通过测试部分的空气均匀流动。透明的测试通路让人们能够清楚的看到并了解实验行为。空气通过一个变速控制的风扇排出，后面有一个保护罩。

内置的数据采集器让用户能够直接输出来自皮托静压管和压力攻丝的压力读数。它还允许记录实时的升力和阻力分量。提供了不同的阻力形状和多个NACA翼面剖面。简单的线性连接让学生可以自行设计测试并进行分析。

所提供的烟雾发生器可用于在测试对象上产生流线型的烟雾轨迹，以实现流动模式的可视化。

主要特点

• 内置的数据采集

• 触摸屏界面

• USB和以太网连接

• 测试部分的风速为25米/秒

• 内置压力传感器

• 蜂窝状管道将空气笔直导出

• 可互换的实验品

• 升力和阻力组件模块

• 计算机控制的攻角

• 内置的实验存储器

• 测力计

学习目标

- 伯努利方程

- 空气在翼面上的流动

- 钝角和流线型形状周围的空气流动

- 圆柱体和机翼周围的压力分布。

- 钝角和流线型形状的升力和阻力

- 流动可视化

- 压力计

工作表练习

1. 皮托静态管--空气速度测试，使用压力计和内置数据采集。

2. 机翼压力点--NACA0015机翼，有23个压力点，可手动调整攻角

3. 阻力系数--各种阻力形状可在阻力分量实验中互换，用于称重传感器读数和数据采集。比较不同的阻力系数和气流模式 形状包括：平面、圆锥体、半球形、光滑球、粗糙球、水滴形

4. 升力系数--3个NACA外形的机翼，一个是对称的，由计算机控制，可以比较产生的升力和不同的攻角。

包括的机翼是：Naca0015, S1223, Naca4415

升力和阻力可以一起探讨，因为它是同一个实验。

5. 压力抽头气缸—气缸中的一个压力接头，用于物体周围压力的二维分析。已对压力数值的探索。

标准M3螺纹让以后升降和拖动实验的切换更加灵活性，学生或讲师可以开发自己的模型进行分析，如机翼轮廓、空气线圈、汽车扰流板、路标等。

包装清单

• 风洞--预建

• 电源线（英国/欧规/美国）。

• USB线

• 烟雾机

• 皮托静压管实验

• 压力攻丝气缸实验

• 压力攻丝翼面实验

• 2个分力实验，带附着角的数值控制

• 3条数据采集电缆

• 6个阻力模型

• 3个机翼模型

其他信息

风洞的尺寸

• L: 1.6m

• H: 0.44m

• W:0.44m

测试部分

• 测试部分的横截面积： 125mm x 125mm

• 测试段长度为180mm

• 测试段的最大风速=25m/s
