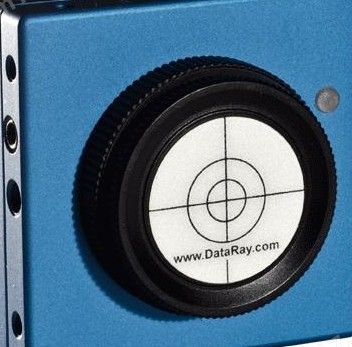

刀口相机

½” CMOS 光束分析相机，超紧凑型，190 – 1610* nm

像素尺寸小至3.2 µm 的高分辨率和高度紧凑的 BladeCam™ 光束分析仪厚度仅为 0.65 英寸（16.5 毫米），可插入紧凑的光学系统和 OEM 应用中。

BladeCamTM 与 DataRay 的全功能、高度可定制、以用户为中心的软件兼容，该软件没有许可费用、无限制安装和免费软件更新。 它非常适合以下应用： CW 激光轮廓； 激光系统的现场服务； 光学组件； 仪器校准； 光束漂移和记录； 研发； OEM整合； 质量控制；M2 测量（结合对应的M2DU平台）。

S-BC-XHR 高分辨率光束分析

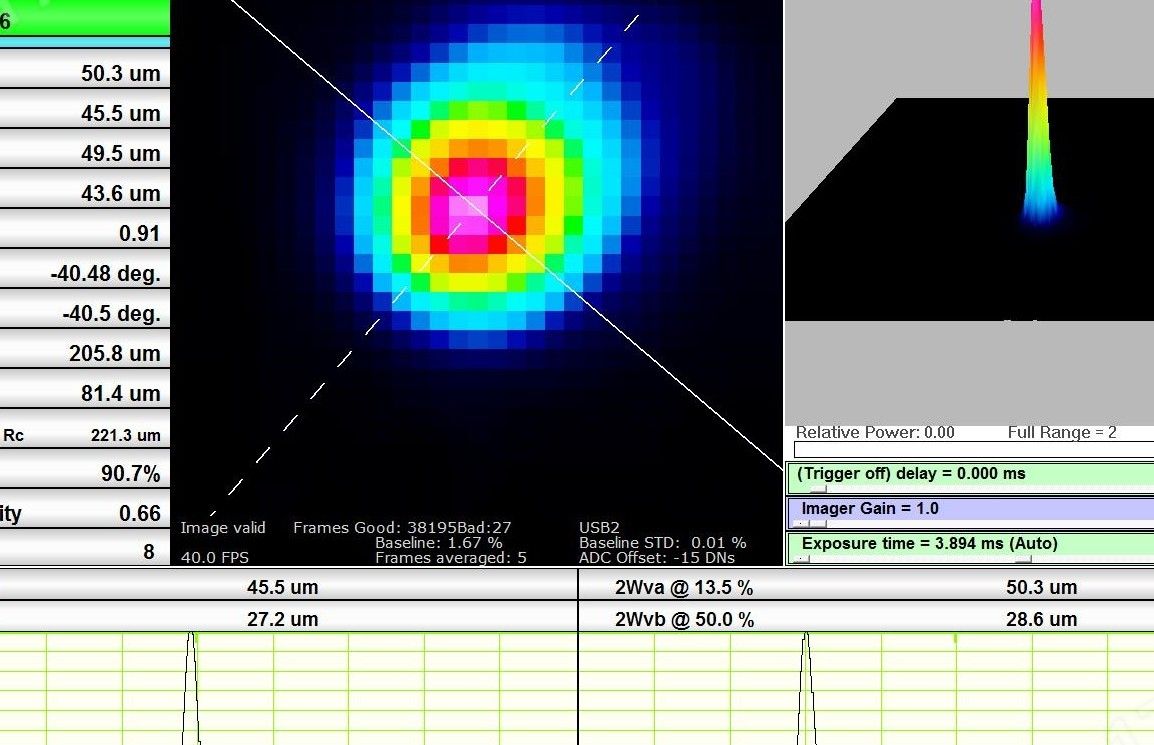

675 nm，50 µm 直径光束的图像

3.2 µm 方形像素的优势显而易见

系统特点

ƒ 355 至 1150 nm，CMOS探测器，190 -1610 nm可选

ƒ 3.2/1.3 MPixel，2048 x 1536 或 1280 x 1024 像素，½”有效区域

ƒ 3.2/ 5.2 µm 像素

ƒUSB 2.0端口供电；3 m线缆，无需电源线

ƒ HyperCal™ – 动态噪声和基线校正软件

ƒ C-Mounted衰减片ND 1,2&4相机配置，0.5, 1,2,3,4,5可选

ƒ支持多通道测量1-8

ƒ 符合 ISO 11146

ƒ RoHS、WEE 和 CE 认证

ƒ 1000:1信噪比

ƒ 滚动快门（不适用于脉冲激光）

ƒ 电子自动快门，162 µs 至 1 秒 38dB

ƒ 10 位 ADC

ƒ 可现场更换的图像传感器

ƒ 无隔窗传感器标准，无边缘

ƒ M² 选项——光束传播分析、发散、焦点

ƒ 50 mm 和 200 mm 载物台长度，适用于宽范围的表面波

BladeCam-XHR/HR

1.8 x .1.8 x 0.65”（带 ND衰减片）

45.72 x 45.72 x 16.5 毫米

应用

ƒ CW 和高重复率脉冲激光轮廓分析

ƒ 激光和基于激光的系统的现场服务

ƒ 光学组装和仪器校准

ƒ 光束漂移和记录

ƒ M2 测量

附加软件功能

ƒ XY 轮廓和质心

ƒ 背景捕获和去除

ƒ 线性和对数显示

ƒ 图像和强度缩放

ƒ高斯和平顶光最小二乘拟合

ƒ 线性和区域滤波

ƒ 椭圆角、大直径、小直径、平均直径

ƒ 图像平均，1 到连续

ƒ 符合 ISO 11146

ƒ 专有的 HyperCal™ 动态噪声和基线校正

刀口相机

DataRay 成立于 1988 年，是光束轮廓分析和分析领域的全球良好者，为光电子行业提供创新、高质量、价格合理且可靠的仪器。 产品线包括光束分析相机（163 nm 至 16 μm，取决于型号）和扫描狭缝光束分析仪（190 nm 至 3.9 μm，取决于型号）。

S-BC-XHR-1310:-高分辨率光束分析至 1350 nm。

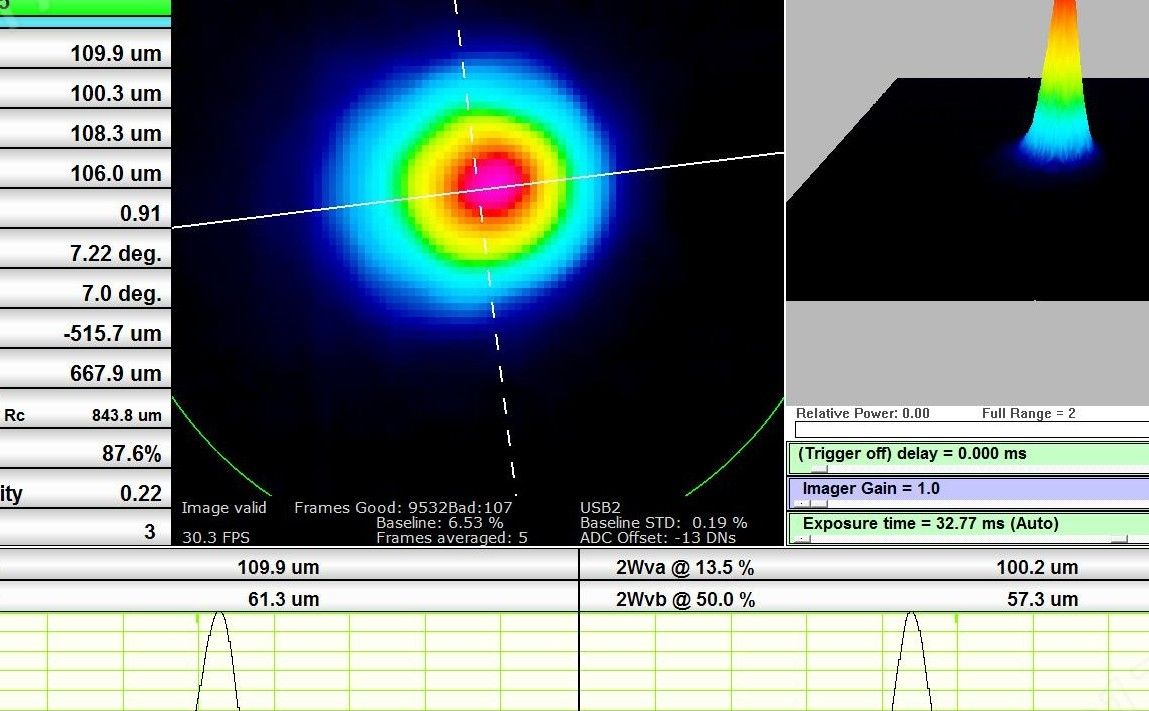

1310 nm波长、100 µm 直径、1.5 mW光束的图像。[43 ms 快门，无 ND滤光片]

S-BC-HR-TEL: 经济型通信光束分析，1480 至 1610 nm

S-BC-HR-TEL用于通信C 和 L 频段

ƒ 1480 至 1610 nm，基于硅CMOS的红外到可见光转换磷光粉

ƒ ≈25 µm FWHM 点扩散函数（源于磷光粉）

ƒ ~20 µW 至 100 mW，1 mm 直径@1550nm。（使用0.02% 透射率 (1550 nm) ND 滤光片，例如1550 nm，1 mW、1 mm 直径光束曝光10 毫秒。

ƒ Gamma (γ) 校正包含在软件中。

ƒ 相同的超紧凑外壳 45 x 45 x 16.5 毫米

ƒ USB 2.0

ƒ 配备 3 个 ND 滤光片和一个 LP 1290遮光滤光片，可实现优良降噪性能

ƒ 端口供电

ƒ 全功能 DataRay 软件
