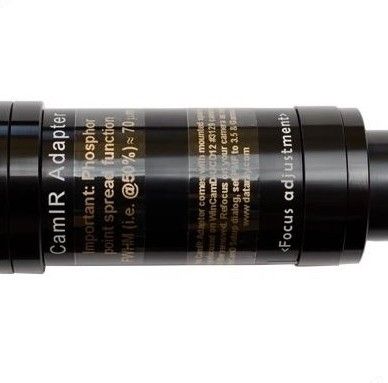

适配器CamIR

- 经济高效的通信C 波段与 NIR 图像转换器

ƒ 将我们标准硅相机的范围扩展到近红外 1480 至 1605 nm

ƒ 无图像褪色或时间延迟

ƒ 对于 ≥ 500 μm 的光束具有高性价比

ƒ 高品质增透膜光学元件

应用：CamIR适配器* 将硅相机感光扩展到1480-1605 nm的近红外范围、电信C、L 和 S* 波段。此 C-Mount 模块可以直接连接到标准DataRay WinCamD 系列相机。

技术：专有磷光体将1480-1605 nm 光子转换为硅 CMOS/CCD 可检测波长图像，以 x0.29 (PMF=3.5) 的放大倍数将图像传输至连接的，具有½"、1/1.8"、⅔" 或 1"感光芯片的CMOS/CCD 相机，从而提供 22 x 16.5 mm 的有效探测面积。

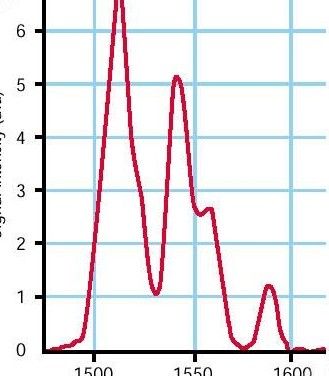

有效像素尺寸是实际像素尺寸的3.5 倍，但由于荧光粉的原因，基本限制是荧光粉点扩散函数为~70 μm FWHM，在 1/e²时为~200 μm。对入射辐照度的响应是对数的。通过将设置中的 Gamma参数设置为1.41，这会在 WinCamD 软件中自动更正。与任何磷光体一样，响应在空间分布上是不均匀的。典型的光束直径测量精度约为5% 至 10%。

性能和定价：该技术优于IR 摄像机的低分辨率和图像滞后，但不如 InGaAs 阵列灵敏且均衡。

*S-波段: 1460 - 1530, C-波段naudb: 1530 - 1565, L-波段: 1565 - 1625

技术规格

应用领域

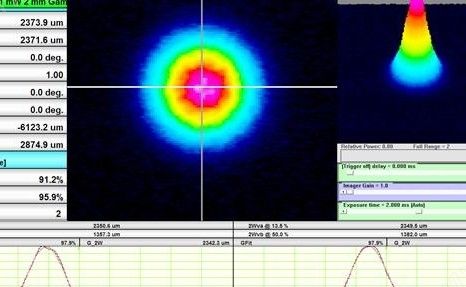

ƒ通信二极管/设备的光束强度分析

ƒ对光纤末端、放大器、路由器和切换器、光纤光栅、分路器和耦合器等组件的光学输出进行成像

ƒ在线生产校准和表征——实时镜头对焦

ƒ稳定性测试-光束随时间漂移

ƒ发散度测量

ƒ共线测量对齐两个激光器

ƒ多个图像分离测量（峰值之间的距离）

ƒ测量相对强度

对于需要更高分辨率的研究人员，DataRay提供了直接应用于传感器的磷光涂层。

这将点扩散函数优化至 ~ 35 µm FWHM。

以下相机提供此选项；

型号

WinCamD-LCM1-NIR

WinCamD-UHR-NIR

BladeCam-UHR-NIR

WinCamD-UCD12-NIR

WinCamD-UCD23-NIR

TaperCamD20-15-UCD23-NIR

描述

1” CMOS USB 3.0/2.0系统，具有 1480至1605 nm的磷光粉涂层。

½” CMOS系统，具有1480至1605 nm的荧光粉涂层。

½” CMOS系统，具有1480至1605 nm的荧光粉涂层。

½” CCD系统，具有1480至1605 nm的磷光粉涂层。

⅔英寸CCD系统，具有1480至1605 nm的磷光粉涂层。

20 x 15 mm CCD系统，具有1480至1605 nm的磷光粉涂层。
