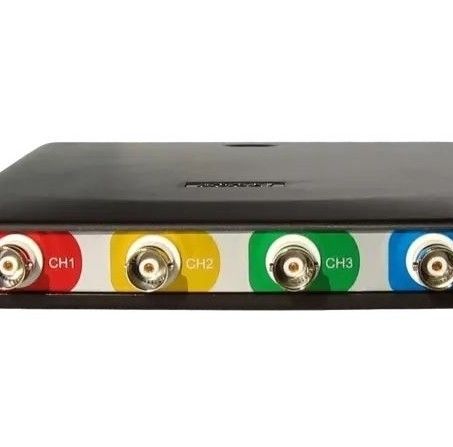

产品介绍 汽车测试示波器 规格
14位(0.006%)分辨率(16位增强分辨率)
高达500 MSa/s采样
250 MHz带宽
高达100 MSa/s的连续流
每个通道高达256 Mpoints内存
直流垂直精度为0.25%，典型精度为0.1%
1ppm时基精度 特点
这个*的USB 3.0超级高速汽车示波器结合了高达500 MSa/s的快速采样与12,14和16位的高分辨率和所有四个通道的64 Mp 安全测量汽车测试示波器ATS605004D-XMS是一个具有差分输入的四通道汽车示波器。利用差分输入，可以同时测量四个*不相关的信号。它不再可能通过示波器或连接到你的电脑和汽车的**个设备产生短路，如故障代码扫描器。因此没有损坏汽车，示波器或计算机的风险。 汽车测试示波器ATS605004D-XMS 规格下表列出了汽车测试示波器ATS605004D-XMS的详细规范。跳转到获取规范、触发规范或通用规范。 采集系统 | 输入通道数量 | 4模拟 | CH1, CH2, CH3, CH4 | 独立 BNC | 类型 | 差分输入 | 分辨率 | 8, 12, 14, 16位用户可选 | 直流精度 | 全量程的0.25 % (0.1 %典型) ± 1 LSB @ 20°C至 25°C
为了达到相关精度,需要让仪器稳定20分钟。当受到温度的影响时，要留出额外的时间使内部温度稳定下来。 | 范围 | ±200 mV
±400 mV
±800 mV | ±2 V
±4 V
±8 V | ±20 V
±40 V
±80 V | 耦合 | AC/DC | 阻抗 | 2 MOhm / 12 pF ± 1 % | 大电压 | 200 V (DC + AC峰值 < 10 kHz) | 大共模电压 | 200 mV至 800 mV 范围 2 V
2 V至 8 V 范围 : 20 V
20 V至 80 V 范围 : 200 V | 共模抑制比 | -47 dB | 带宽 | | -3dB @ 75 %全量程输入 | 250 MHz | 每个通道可选择的限制 | Off (250 MHz), 150 MHz, 100 MHz, 50 MHz | 交流耦合截止频率(-3dB) | ±1.5 Hz | SureConnect | | 大连接电压 | 200 V (DC + AC峰值 < 10 kHz) | 测量阻抗 | | 范围 | 100 Ω
200 Ω
500 Ω | 1 kΩ
2 kΩ
5 kΩ | 10 kΩ
20 kΩ
50 kΩ | 100 kΩ
200 kΩ
500 kΩ | 1 MΩ
2 MΩ | 精度 | 全量程的1% | 响应时间 (达到 95%) | < 10 µs | | 大采样速率 | 8 bit | 12 bit | 14 bit | 16 bit | 单通道测量 | 500 MSa/s | 200 MSa/s | 50 MSa/s | 3.125 MSa/s | 双通道测量 | 200 MSa/s | 100 MSa/s | 50 MSa/s | 3.125 MSa/s | 三或四通道测量 | 100 MSa/s | 50 MSa/s | 50 MSa/s | 3.125 MSa/s | | 大采样速率 | 8 bit | 12 bit | 14 bit | 16 bit | | 单通道测量 | 100 MSa/s2 | 50 MSa/s3 | 50 MSa/s3 | 3.125 MSa/s | | 双通道测量 | 50 MSa/s3 | 25 MSa/s4 | 25 MSa/s4 | 3.125 MSa/s | | 三或四通道测量 | 20 MSa/s4 | 12.5 MSa/s5 | 12.5 MSa/s5 | 3.125 MSa/s | | - 在一些计算机上，由于计算机的限制，zhui高的流媒体率可能不可用。
- 连接USB 2.0时≤40 MSa/ s
- 连接USB 2.0时≤20 MSa/ s
- 连接USB 2.0时≤10 MSa/ s
- 连接USB 2.0时≤5 MSa/ s
| 采样时钟源 | | 内部 | TCXO | 精度 | ± 0.0001 % | 稳定性 | ± 1 ppm over 0°C至 55°C | 时基老化 | ±1 ppm/year | 外部 | LVDS, on CMI连接器 | 输入范围 | 10 MHz ± 1 %
16.369 MHz ± 1 % | | 内存 | 8 bit | 12, 14, 16 bit | | | 单通道测量 | 256 Mpoints/通道 | 128 Mpoints/通道 | | | 双通道测量 | 128 Mpoints/通道 | 64 Mpoints/通道 | | | 三或四通道测量 | 64 Mpoints/通道 | 32 Mpoints/通道 | | | | | | 系统触发源 | 数字, 2 levels | | CH1, CH2, CH3, CH4,或,外部数字 | 触发模式 | 上升边沿，下降边沿，任意边沿，内窗，外窗，进窗，出窗，脉宽 | 水平调整 | 全量程的0 - 100 % | 滞后调整 | 全量程的0 - 100 % | 分辨率 | 0.006 % (14, 16 bits) / 0.025% (12 bits) | 前置触发 | 0到选定的记录长度,1样采样分辨率 | 后置触发 | 0到选定的记录长度,1采样分辨率 | 触发迟疑 | 0至 63 MSamples, 1采样分辨率 | 触发延迟 | 0至 8 GSamples, 1采样分辨率 | 外部数字触发 | | | 延长连接器引脚1和2 | 输入范围 | 0至 2.5 V (TTL) | 耦合 | DC | 抖动 | ≤ 1 sample | 多仪器同步 | 大仪器数量 | 受可用USB端口的数量限制 | 同步精度 | 0 ppm | CMI接口 | 2x, CMI 1, CMI 2 | 所需耦合线缆 | TP-C50H Coupling cable CMI | 大耦合线缆长度 | 50 cm | 探针校准 | 输出 | 扩展连接器引脚3(信号)和6(接地) | 信号 | 方波 | 水平 | -1 V至 1 V | 频率 | 1 kHz | 接口 | 接口 | USB 3.0超高速 (5 Gbit/s);
(USB 2.0高速兼容) | 网络支持 | 是,通过TPISS Instrument Sharing Server | 功率要求 | 功率 | 从USB端口或外部输入 | 损耗 | 大5 VDC 1200 mA | 外部功率 | 从**个USB端口或电源适配器 | 物理层 | 仪器 | | 高度 | 25 mm (1 inch) | 长度 | 170 mm (6.7 inch) | 宽度 | 140 mm (5.2 inch) | 重量 | 500 g (17.6 ounce) | USB线长度 | 1.8 m (70 inch) | I/O 连接器 | 通道 1, 2, 3, 4 | 独立 BNC | USB | 带USB 3.0 A型连接器的固定电缆, 1.8 m | 扩展连接器 | D-sub 9引脚母 | 功率 | 3.5 mm电源插头 | CMI I/O 连接器 | 2 x HDMI type C插头 | 系统需求 | PC I/O连接 | USB 2.0, USB 3.0或 USB 3.1 | 操作系统 | Windows 7/8/10, 32和 64 bits
Linux (viaLibTiePie SDK) | 环境条件 | 运行环境温度 | | | 20°C至 25°C (10°C至 40°C没有规格) | 保存湿度 | 10 %至 90 %,无结露 | | | 环境温度 | -20°C至 70°C | 相对湿度 | 5 %至 95 %,无结露 | 认证和符合标准 | CE标志合规 | 是 | RoHS | 是 | EN 55011:2009/A1:2010 | 是 | EN 55022:2006/A1:2007 | 是 | EN 61000-6-1:2007 | 是 | EN 61000-6-3:2007 | 是 | 包裹内容 | 仪器 | 汽车测试示波器 ATS610004D-XMSG | 测量头 | 4 x测量头 TP-C1812B,差分 BNC -> 4 mm香蕉插头 | 微分衰减器 | 4 x微分衰减器 TP-DA10 | 附件 | 示波器电源，USB接口外接电源电缆 | 软件 | Windows 7/8/10, viawebsite | 驱动 | Windows 7/8/10, viawebsite | 手册 | 仪器使用手册和软件用户手册（彩色印刷版和数码版）, viawebsite | 客户服务 | TiePie工程仪器经过设计、制造和测试具备高可靠性。在不太可能的情况下，如果你遇到了困难，TiePie工程仪器*保修两年。 | 本保证包括 | 所有零件和人工(不包括测量引线/探针) 退货不收运费 7年长期支持 免费升级到zhui新的软件 |
| |
