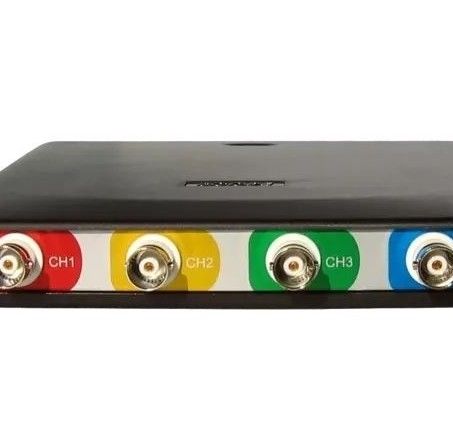

汽车测试示波器
采用新技术的USB示波器
规格
1 ppm time base accuracy
14位(0.006%)分辨率(16位增强分辨率)
高达1 GSa/s采样
250 MHz带宽
?高达200 MSa/s的连续流
每个通道高达256 Mpoints内存
直流垂直精度为0.25%，典型精度为0.1%
1ppm时基精度
特点
这个*的USB 3.0超级高速汽车示波器结合了高达1 GSa/
汽车测试示波器ATS610004D-XMSG提供SureConnect连接测试和每个通道的电阻测量。
同时，汽车测试示波器ATS610004D-XMSG是采用SafeGround。有了SafeGround，您可以将汽车测试示波器ATS610004D-XMSG的差动输入转换为带接地保护的单端输入。它允许使用标准的衰减探针进行测量，并在对地短路时保护探针。
安全测量
汽车测试示波器ATS610004D-XMSG是一个具有差分输入的四通道汽车示波器。利用差分输入，可以同时测量四个*不相关的信号。它不再可能通过示波器或连接到你的电脑和汽车的**个设备产生短路，如故障代码扫描器。因此没有损坏汽车，示波器或计算机的风险。
汽车测试示波器ATS610004D-XMSG规格
下表列出了汽车测试示波器ATS610004D-XMSG的详细规范。跳转到获取规范、触发规范或通用规范。
采集系统 |
输入通道数量 | 4模拟 |
CH1, CH2, CH3, CH4 | 独立 BNC |
类型 | 差分输入 |
分辨率 | 8, 12, 14, 16位用户可选 |
直流精度 | 全量程的0.25 % (0.1 %典型) ± 1 LSB @ 20°C至 25°C
为了达到相关精度,需要让仪器稳定20分钟。当受到温度的影响时，要留出额外的时间使内部温度稳定下来。 |
范围（全量程） | ±200 mV
±400 mV
±800 mV | ±2 V
±4 V
±8 V | ±20 V
±40 V
±80 V |
耦合 | AC/DC |
阻抗 | 2 MOhm / 12 pF ± 1 %
1 MOhm / 20 pF ± 1 % when SafeGround enabled |
大电压 | 200 V (DC + AC峰值 < 10 kHz) |
大共模电压 | 200 mV至 800 mV范围 2 V
2 V至 8 V范围 : 20 V
20 V至 80 V范围 : 200 V |
共模抑制比 | -47 dB |
带宽 | |
-3dB @ 75 %全量程输入 | 250 MHz |
每个通道可选择的限制 | Off (250 MHz), 150 MHz, 100 MHz, 50 MHz |
交流耦合截止频率(-3dB) | ±1.5 Hz |
SureConnect | |
大连接电压 | 200 V (DC + AC p峰值 < 10 kHz) |
测量阻抗 | |
范围 | 100 Ω
200 Ω
500 Ω | 1 kΩ
2 kΩ
5 kΩ | 10 kΩ
20 kΩ
50 kΩ | 100 kΩ
200 kΩ
500 kΩ | 1 MΩ
2 MΩ |
精度 | 全量程的1% |
响应时间 (达到 95%) | < 10 µs |
SafeGround | |
大连接电压 | 200 V (DC + AC峰值 < 10 kHz) |
大开关电流 | 500 mA |
响应时间 | < 100 ns |
|
大采样速率 | 8 bit | 12 bit | 14 bit | 16 bit |
单通道测量 | 1 GSa/s | 500 MSa/s | 100 MSa/s | 6.25 MSa/s |
双通道测量 | 500 MSa/s | 200 MSa/s | 100 MSa/s | 6.25 MSa/s |
三或四通道测量 | 200 MSa/s | 100 MSa/s | 100 MSa/s | 6.25 MSa/s |
|
大流速1 | 8 bit | 12 bit | 14 bit | 16 bit | |
单通道测量 | 200 MSa/s2 | 100 MSa/s3 | 100 MSa/s3 | 6.25 MSa/s6 | |
双通道测量 | 100 MSa/s3 | 50 MSa/s4 | 50 MSa/s4 | 6.25 MSa/s6 | |
三或四通道测量 | 50 MSa/s4 | 25 MSa/s5 | 25 MSa/s5 | 6.25 MSa/s6 | |
- 在一些计算机上，由于计算机的限制，zhui高的流媒体率可能不可用。
- 连接USB 2.0时≤40 MSa/ s
- 连接USB 2.0时≤20 MSa/ s
- 连接USB 2.0时≤10 MSa/ s
- 连接USB 2.0时≤5MSa/s
- 连接USB 2.0时≤3.125 MSa/ s
|
采样时钟源 | |
内部 | TCXO |
精度 | ± 0.0001 % |
稳定性 | ± 1 ppm over 0°C至 55°C |
时基老化 | ±1 ppm/year |
外部 | LVDS, on CMI连接器 |
输入范围 | 10 MHz ± 1 %
16.369 MHz ± 1 % |
|
内存 | 8 bit | 12, 14, 16 bit | | |
单通道测量 | 256 Mpoints /通道 | 128 Mpoints /通道 | | |
双通道测量 | 128 Mpoints /通道 | 64 Mpoints /通道 | | |
三或四通道测量 | 64 Mpoints /通道 | 32 Mpoints /通道 | | |
|
| |
系统触发源 | 数字, 2 levels |
| CH1, CH2, CH3, CH4,或,外部数字 |
触发模式 | 上升边沿，下降边沿，任意边沿，内窗，外窗，进窗，出窗，脉宽 |
水平调整 | 全量程的0 - 100 % |
滞后调整 | 全量程的0 - 100 % |
分辨率 | 0.006 % (14, 16 bits) / 0.025% (12 bits) |
前置触发 | 0到选定的记录长度,1样采样分辨率 |
后置触发 | 0到选定的记录长度,1采样分辨率 |
触发迟疑 | 0至 63 MSamples, 1采样分辨率 |
触发延迟 | 0至 8 GSamples, 1采样分辨率 |
外部数字触发 | |
| 延长连接器引脚1和2 |
输入范围 | 0至 2.5 V (TTL) |
耦合 | DC |
抖动 | ≤ 1 sample |
多仪器同步 |
大仪器数量 | 受可用USB端口的数量限制 |
同步精度 | 0 ppm |
CMI接口 | 2x, CMI 1, CMI 2 |
所需耦合线缆 | TP-C50H Coupling cable CMI |
大耦合线缆长度 | 50 cm |
探针校准 |
输出 | 扩展连接器引脚3(信号)和6(接地) |
信号 | 方波 |
水平 | -1 V至 1 V |
频率 | 1 kHz |
接口 |
接口 | USB 3.0超高速 (5 Gbit/s);
(USB 2.0高速兼容) |
网络支持 | 是,通过TPISS Instrument Sharing Server |
功率要求 |
功率 | 从USB端口或外部输入 |
损耗 | 大5 VDC 1200 mA |
外部功率 | 从**个USB端口或电源适配器 |
物理层 |
仪器 | |
高度 | 25 mm (1 inch) |
长度 | 170 mm (6.7 inch) |
宽度 | 140 mm (5.2 inch) |
重量 | 500 g (17.6 ounce) |
USB线长度 | 1.8 m (70 inch) |
I/O连接器 |
通道 1, 2, 3, 4 | 独立 BNC |
USB | 带USB 3.0 A型连接器的固定电缆, 1.8 m |
扩展连接器 | D-sub 9引脚母 |
功率 | 3.5 mm电源插头 |
CMI I/O 连接器 | 2 x HDMI type C插头 |
系统需求 |
PC I/O连接 | USB 2.0, USB 3.0或USB 3.1 |
操作系统 | Windows 10, 32和 64 bits
Linux (通过自己基于LibTiePie SDK的软件) |
环境条件 |
运行环境温度 | |
| 20°C至 25°C (10°C至 40°C没有规格) |
保存湿度 | 10 %至 90 %,无结露 |
| |
环境温度 | -20°C至 70°C |
相对湿度 | 5 %至 95 %,无结露 |
认证和符合标准 |
CE标志合规 | 是 |
RoHS | 是 |
EN 55011:2009/A1:2010 | 是 |
EN 55022:2006/A1:2007 | 是 |
EN 61000-6-1:2007 | 是 |
EN 61000-6-3:2007 | 是 |
包裹内容 |
仪器 | 汽车测试示波器ATS610004D-XMSG |
测量头 | 4 x测量头 TP-C1812B,差分 BNC -> 4 mm香蕉插头 |
微分衰减器 | 4 x微分衰减器TP-DA10 |
附件 | 示波器电源，USB接口外接电源电缆，探针补偿电缆TP-DB9-BNC-30 |
软件 | Windows 10, viawebsite |
驱动 | Windows 10, viawebsite |
手册 | 仪器使用手册和软件用户手册（彩色印刷版和数码版）, viawebsite |
客户服务 |
TiePie工程仪器经过设计、制造和测试具备高可靠性。在不太可能的情况下，如果你遇到了困难，TiePie工程仪器*保修两年。 |
本保证包括 | 有零件和人工(不包括测量引线/探针) 退货不收运费 7年长期支持 免费升级到zhui新的软件 |
