高分辨率WiFi示波器
硬件特点
这个*的高速WiFi示波器结合了高达1 GSa/s的快速采样与12,14和16位的高分辨率和所有四个频道的64 MSamples大内存。该示波器支持高达200 MSa/s的连续流测量，并可使用CMI接口与其他示波器同步，形成具有同步时基的多通道组合仪器。在默认情况下，WiFiScope WS6 DIFF的CMI接口是可用的。视乎需要可选择，WiFiScope WS6 DIFF可以通过SureConnect连接测试和测量每个频道上的电阻。此外，WiFiScope WS6 DIFF还可以提供安全接地选项。有了SafeGround，您可以将WiFiScope WS6 DIFF的差分输入切换为带接地保护的单端输入。它允许使用标准的衰减探针进行测量，并在对地短路时保护范围。
WiFiScope WS6 DIFF提供的灵活性和高质量是其他同类示波器*的。
坚固的工业设计
WiFiScope WS6 DIFF具有坚固的设计。它的外壳在前部和后部装有橡胶保护器。它们可以保护WiFiScope WS6 DIFF免受机械冲击的损害。橡胶有助于吸收冲击，并保护WiFiScope WS6 DIFF前后的连接器，这些都在保护区内。
此外，橡胶还可以防止你的WiFiScope WS6 DIFF滑动。橡胶保护器有特殊的凹槽，简化了堆叠仪器。上面包含的孔允许用一根带子把测试对象附近的仪器挂起来。
软件特点
多功能多频道示波器软件
WiFiScope WS6 DIFF采用多功能多通道示波器软件，将WiFiScope WS6 DIFF转换为示波器、频谱分析仪、数据记录器、万用表和协议分析仪。
多通道示波器软件的一些*功能如下所示，对于多频道示波器软件的完整描述，请参阅多频道示波器软件页面。
快速设置
为了简化测量时的设置，多频道示波器软件包含大量的快速设置，几乎覆盖任何应用。快速设置包含特定测量的基本设置，以及有关所选快速设置的附加信息，例如，如何连接你的手持镜和/或附件。快速设置也可以包含参考信号。加载快速设置后，可以执行特定的测量，如果需要，可以对设置进行小的调整。
按照应用程序的顺序，快速设置被精心组织成树形结构。只需单击几下鼠标就可以执行复杂的测量。
高分辨率WiFi示波器
WiFiScope WS6 DIFF 规格
下表显示了WiFiScope WS6 DIFF的详细规格。跳转到获取规范、触发规范或通用规范。
采集系统 |
输入频道数量 | 4模拟 |
CH1, CH2, CH3, CH4 | 独立BNC母头 |
类型 | 差分输入 |
分辨率 | 8, 12, 14, 16位用户可选 |
直流精度 | 全量程的0.25 % (0.1 %典型) ± 1 LSB @ 20°C至 25°C
为了达到相关精度,需要让仪器稳定20分钟。当受到温度的影响时，要留出额外的时间使内部温度稳定下来。 |
范围 (全量程) | ±200 mV
±400 mV
±800 mV | ±2 V
±4 V
±8 V | ±20 V
±40 V
±80 V |
耦合 | AC/DC |
阻抗 | 2 MOhm / 12 pF ± 1 %
1 MOhm / 20 pF ± 1 %当启用SafeGround |
大电压 | 200 V (DC + AC峰值 < 10 kHz) |
大共模电压 | 200 mV - 800 mV 范围 : 2 V
2 V - 8 V 范围 : 20 V
20 V - 80 V 范围 : 200 V |
共模抑制比 | -47 dB |
带宽 | WS6 DIFF-1000 | WS6 DIFF-500 | WS6 DIFF-200 |
-3dB @ 75 %全量程输入 | 250 MHz | 250 MHz | 250 MHz |
每个频道可选择的限制 | Off (250 MHz)
150 MHz
100 MHz
50 MHz | Off (250 MHz)
150 MHz
100 MHz
50 MHz | Off (250 MHz)
150 MHz
100 MHz
50 MHz |
交流耦合截止频率(-3dB) | ±1.5 Hz |
SureConnect | 选择可用 (选项S) |
大连接电压 | 200 V (DC + AC 峰值 < 10 kHz) |
测量阻抗 | 选择可用 (选项S) |
范围(全量程) | 1 kΩ
2 kΩ
5 kΩ | 10 kΩ
20 kΩ
50 kΩ | 100 kΩ
200 kΩ
500 kΩ | 1 MΩ
2 MΩ |
精度 | 全量程的1 % |
响应时间 (达到 95%) | < 10 µs |
SafeGround | 选择可用 (选项G) |
大连接电压 | 200 V (DC + AC 峰值 < 10 kHz) |
大切断电流 | 500 mA |
响应时间 | < 100 ns |
|
大采样速率 | WS6 DIFF-1000 | WS6 DIFF-500 | WS6 DIFF-200 |
8位 | |
单频道测量 | 1 GSa/s | 500 MSa/s | 200 MSa/s |
双频道测量 | 500 MSa/s | 200 MSa/s | 100 MSa/s |
三或四频道测量 | 200 MSa/s | 100 MSa/s | 50 MSa/s |
12 位 | |
单频道测量 | 500 MSa/s | 200 MSa/s | 100 MSa/s |
双频道测量 | 200 MSa/s | 100 MSa/s | 50 MSa/s |
三或四频道测量 | 100 MSa/s | 50 MSa/s | 20 MSa/s |
14 位 | 100 MSa/s | 50 MSa/s | 20 MSa/s |
16 位 | 6.25 MSa/s | 3.125 MSa/s | 1.25 MSa/s |
|
大流率1 | WS6 DIFF-1000 | WS6 DIFF-500 | WS6 DIFF-200 |
8 位 | |
单频道测量 | 200 MSa/s2 | 100 MSa/s2 | 40 MSa/s |
双频道测量 | 100 MSa/s3 | 50 MSa/s3 | 20 MSa/s |
三或四频道测量 | 50 MSa/s4 | 25 MSa/s4 | 10 MSa/s |
12 位 | |
单频道测量 | 100 MSa/s3 | 50 MSa/s3 | 20 MSa/s |
双频道测量 | 50 MSa/s4 | 25 MSa/s4 | 10 MSa/s |
三或四频道测量 | 25 MSa/s5 | 12.5 MSa/s5 | 5 MSa/s |
14 位 | |
单频道测量 | 100 MSa/s3 | 50 MSa/s3 | 20 MSa/s |
双频道测量 | 50 MSa/s4 | 25 MSa/s4 | 10 MSa/s |
三或四频道测量 | 25 MSa/s5 | 12.5 MSa/s5 | 5 MSa/s |
16 位 | 6.25 MSa/s6 | 3.125 MSa/s | 1.25 MSa/s |
- 由于计算机的限制，在一些计算机上zhui高的流率可能不可用。
当LAN/WiFi连接时，大流速率是有限的，并且取决于网络的质量 - 当连接USB 2.0或通过LAN/WiFi连接时≤ 40 MSs/s
- 当连接USB 2.0或通过LAN/WiFi连接时≤ 20 MSs/s
- 当连接USB 2.0或通过LAN/WiFi连接时≤ 10 MSs/s
- 当连接USB 2.0或通过LAN/WiFi连接时≤ 5 MSs/s
- 当连接USB 2.0或通过LAN/WiFi连接时≤ 3.125 MSs/s
|
采样时钟源 | |
内部 | TCXO |
精度 | ± 0.0001 % |
稳定性 | ± 1 ppm over 0°C至 55°C |
时基老化 | ±1 ppm/年 |
外部 | LVDS, on CMI连接器 |
输入频率 | 10 MHz ± 1 %
16.369 MHz ± 1 % |
|
内存 | 标准型号 | XM选项通过 USB | XM选项通过WiFi/LAN |
8位分辨率 | |
单频道测量 | 1 MSa /频道 | 256 MSa /频道 | 64 MSa /频道 |
双频道测量 | 512 KSa /频道 | 128 MSa /频道 | 32 MSa /频道 |
三或四频道测量 | 256 KSa /频道 | 64 MSa /频道 | 16 MSa /频道 |
12, 14, 16位分辨率 | |
单频道测量 | 512 KSa /频道 | 128 MSa /频道 | 32 MSa /频道 |
双频道测量 | 256 KSa /频道 | 64 MSa /频道 | 16 MSa /频道 |
三或四频道测量 | 128 KSa /频道 | 32 MSa /频道 | 8 MSa /频道 |
|
| |
系统触发源 | 数字, 2 levels |
| CH1, CH2, CH3, CH4,或,外部数字 |
触发模式 | 上升边沿，下降边沿，任意边沿，内窗，外窗，进窗，出窗，脉宽 |
水平调整 | 全量程的0 - 100 % |
滞后调整 | 全量程的0 - 100 % |
分辨率 | 0.006 % (14, 16 位) / 0.025% (12 位s) |
前置触发 | 0到选定的记录长度,1样采样分辨率 |
后置触发 | 0到选定的记录长度,1采样分辨率 |
触发迟疑 | 0至 63 MSamples, 1采样分辨率 |
触发延迟 | 0至 8 GSamples, 1采样分辨率 |
外部数字触发 | |
| 延长连接器引脚1和2 |
输入范围 | 0至 2.5 V (TTL) |
耦合 | DC |
抖动 | ≤ 1 sample |
多仪器同步 |
只有当所有的仪器都通过USB连接时，组合仪器才可用。 当仪器通过局域网或WiFi连接时，组合是不可用的。 |
大仪器数量 | 受可用USB端口的数量限制 |
同步精度 | 0 ppm |
CMI接口 | 2x, CMI 1, CMI 2 |
所需耦合线缆 | TP-C50H Coupling cable CMI |
大耦合线缆长度 | 50 cm |
探针校准 |
输出 | 扩展连接器引脚3(信号)和6(接地) |
信号 | 方波 |
水平 | -1 V至 1 V |
频率 | 1 kHz |
接口 |
接口 | |
USB | USB 3.0超高速 (5 G位/s);
(USB 2.0高速兼容) |
网络 | 1 Gbps |
WiFi | 802.11 |
功率要求 |
功率 | 从USB，外部输入或内置电池 |
损耗 | 12 VDC 2 A max |
外部功率 | 从电源适配器 |
内部电池 | Li-ion |
容量 | 8000 mAh, 3.7 V |
物理层 |
仪器 | |
高度 | 44 mm (1.7 inch) |
长度 | 187 mm (6.7 inch) |
宽度 | 215 mm (5.2 inch) |
重量 | 791 g (27.9 ounce) |
USB线长度 | 1.5 m (59 inch) |
I/O连接器 |
频道1, 2, 3, 4 | 独立 BNC |
LAN | RJ45插头 |
USB | USB 3.0 type B超高速插头 |
扩展连接器 | D-sub 9针母头 |
功率 | 3.5 mm电源插头 |
CMI连接器 | 2 x HDMI type C插头 |
系统需求 |
PC I/O连接 | USB 2.0, USB 3.0或 USB 3.1
RJ45
WiFi |
操作系统 | Windows 10, 32和 64 位s
Linux (使用LibTiePie SDK通过我们自己的软件) |
环境条件 |
| |
运行环境温度 | 针对评级的准确性20°C to 25°C (10°C至 40°C没有规格) |
相对湿度 | 10 %至 90 %,无结露 |
| |
充电环境温度 | 0°C至35°C |
保存相对湿度 | 10 %至 90 %,无结露 |
| |
环境温度 | 0°C至 35°C |
相对湿度 | 5 %至 95 %,无结露 |
认证和符合标准 |
CE标志合规 | 是 |
RoHS | 是 |
EN 55011:2009/A1:2010 | 是 |
EN 55022:2006/A1:2007 | 是 |
EN 61000-6-1:2007 | 是 |
EN 61000-6-3:2007 | 是 |

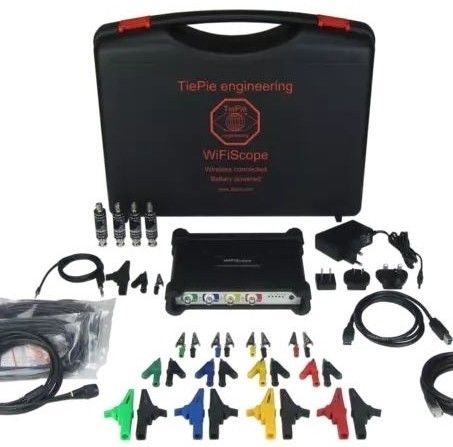

包裹内容 |
手提箱 | Carry case BB453 |
仪器 | WiFiScope WS6 DIFF |
测量头 | 4 x测量头 TP-C812B,差分 BNC -> 4 mm香蕉插头 |
差分衰减器 | 4 x差分衰减器 TP-DA10 |
鳄鱼夹,大 | 鳄鱼夹 TP-AC80I - Set, 8个大鳄鱼夹 |
鳄鱼夹,中 | 鳄鱼夹TP-AC10I - Set, 8个中鳄鱼夹 |
鳄鱼夹,小 | 鳄鱼夹TP-AC5 - Set, 8个小鳄鱼夹 |
附件 | 地补偿电缆TP-GCC150
WiFiScope电源
USB3线, 1.5 m长
网线, 3 m长
探针补偿线缆 TP-DB9-BNC-30(只有选项 SafeGround才有) |
软件 | Windows 10, viawebsite |
驱动 | Windows 10, viawebsite |
手册 | 仪器使用手册和软件用户手册（彩色印刷版和数码版）, viawebsite |
可选附件 |
WiFiScope WS6 DIFF的可选配件需要单独订购。 |
示波器探头 | 示波器探头 1:1-1:10 - HP-3250I, SafeGround选项G才有 |
单端测量头 | 测量头 TP-BNCI-100, SafeGround选项G才有 |
客户服务 |
TiePie工程仪器经过设计、制造和测试具备高可靠性。在不太可能的情况下，如果你遇到了困难，TiePie工程仪器*保修两年。 |
本保证包括 | 所有零件和人工(不包括探针和/或测量头和/或电池)
电池保修6个月。
退货不收运费 7年长期支持 免费升级到zhui新的软件 |
选择可用 | 延长至5年保修，选项W5 |
