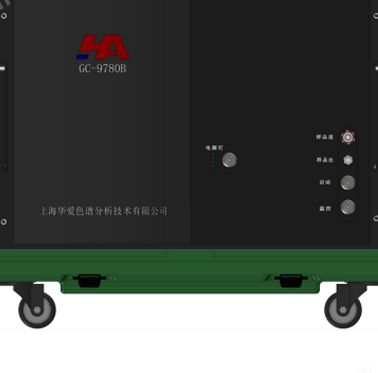

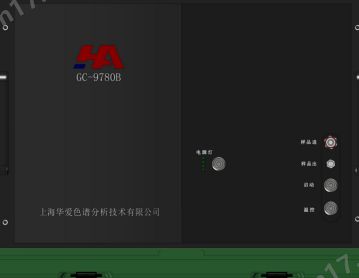

GC-9780B六氟化硫设备放电分解产物便携式氦离子检测仪采用氦离子化气相色谱法原理，可对六氟化硫气体中的H₂、O₂、N₂、CH₄、CF₄、CO、CO₂、NF3、N2O、C₂F₆、C₃F₈、SO₂F₂、SOF₂、SO₂、H₂S、COS、CS₂等17种分解产物的进行分析，并且对H₂0进行实时的监测，为判断GIS等是否存在火花放电、电弧放电、间隙击穿、电晕、沿面放电等潜伏性故障提供数据支持，保障电网的安全运行。

l适用标准：

1、GB/T 12022-2014《工业六氟化硫》

2、GB/T 18867-2014《电子工业用气体 六氟化硫》

3、GB/T 28726-2012《气体分析 氦离子化气相色谱法》

4、Q/GDW 1168-2013《输变电设备状态检修试验规程》

5、DL/T 920-2005《六氟化硫气体中空气、四氟化碳的气相色谱测定法》

6、IEC 376B (1974)《新六氟化硫的规范和验收**次补充》

7、DL/T 941-2005《运行中变压器用六氟化硫质量标准》

8、IEC60480-2004Guidelines for the checking and treatment of sulfur hexafluoride (SF₆) taken from electrical equipment and specification for its re-use

l系统性能：

1、检测范围及检测限（ppm）：

222、技术性能：

²分析周期：＜20min

²最大误差：＜3%

²稳定时间：＜30min

²工作环境：-40～50℃

²检测通道：3个

²现场连续检测能力:开机状态下可移动检测,连续运行不小于10小时

3、氦离子化检测器（PDD）：

²放电模式：脉冲放电

²基线噪声：≤0.1mv

²基线漂移：≤0.5mv/30min

²检测限：≤1.0×10^-11g/ml

²定性重复性：≤0.2%

²定量重复性：≤1%

²检测限：≤1.0×10^-10g/ml

4、载气纯化器：

²可纯化气体：He、Ar、Ne、Kr、Xe、Rn

²最大操作压力：1000Psi

²去除气体：H₂、O₂、N₂、CO、CO₂、CH₄、H₂O、NO、NH₃、CF₄等

²残留浓度：≤10ppb%

5、露点传感器：

²检测组分：H2O

²样气流速：＞1L/min

²露点测量范围：- 60℃—20℃

²数字输出：RS485

6、温控指标：

²控温范围：室温上8℃-400℃

²检 测 器：室温上8℃-400℃

²控温精度：±0.1℃

7、直流供电参数

²输出电源：24V

²电池容量：21000mAh

8、其他参数：尺寸、重量、电源

²外形尺寸：640*585*420mm

²重量：<50kg

²电源：220V±22V，50Hz

²功率：≤200W

技术特点：

GC-9780B SF₆设备放电分解产物便携式氦离子检测仪高度集成一体化设计，无需外接气源和电源，自带超长续航的锂电池可保持10个小时以上的进样分析，采用一键温控和中心切割技术，实现仪器的高度自动化，并配有自动断气保护功能和尾气吸收系统。
