一、工业防爆气相色谱仪的应用

随着社会经济的发展，大型现代化的石油化工、钢铁、煤炭等企业不断建成。在涉及爆炸性物质的储存、运输以及物料的生产、加工和处理工序的生产过程中，将不可避免地存在爆炸性危险物质。同时诸如选用、安装、检修、操作规范等人为因素也都构成了至关重要的防爆安全问题。

使用工业防爆气相色谱仪目的、意义在工业生产，尤其是石化生产中，许多生产过程具有易燃、易爆、高温、高压和有毒等特点，许多工艺介质具有强烈的腐蚀性，有些介质易结晶和堵塞管道。测量仪表在这些特殊的场所中使用时必须采取相应的技术措施，解决仪表的防护问题。

由于检测环境特殊性，要求检测仪器具备防爆功能和在线监测能力，使得在危险区域里对气体成分和含量做实时监测，为生产中控制气体含量提供数据参考。不仅具有对气体做在线检测的能力，同时具有在爆炸性危险环境里的防爆能力。

而普通的正压防爆机柜虽然在防爆要求上能够达到现场的指标，但是与工业防爆气相色谱仪相比其集成度较低、现场操作调试复杂、耗气量大、能耗高，所以在使用上存在着局限性。

一般的在线式色谱仪，只是在普通色谱仪的外部加装了防爆机柜，但是并没有从色谱仪本身应用的层面去考虑。色谱仪本身就会使用或测试如氢气，有毒气体如磷烷、砷烷等，而防爆柜没有考虑这类组分的防范，一旦这类物质泄漏，防爆柜不能及时地向外界输出信号同时作出安全措施（电路、气路自动切断）。

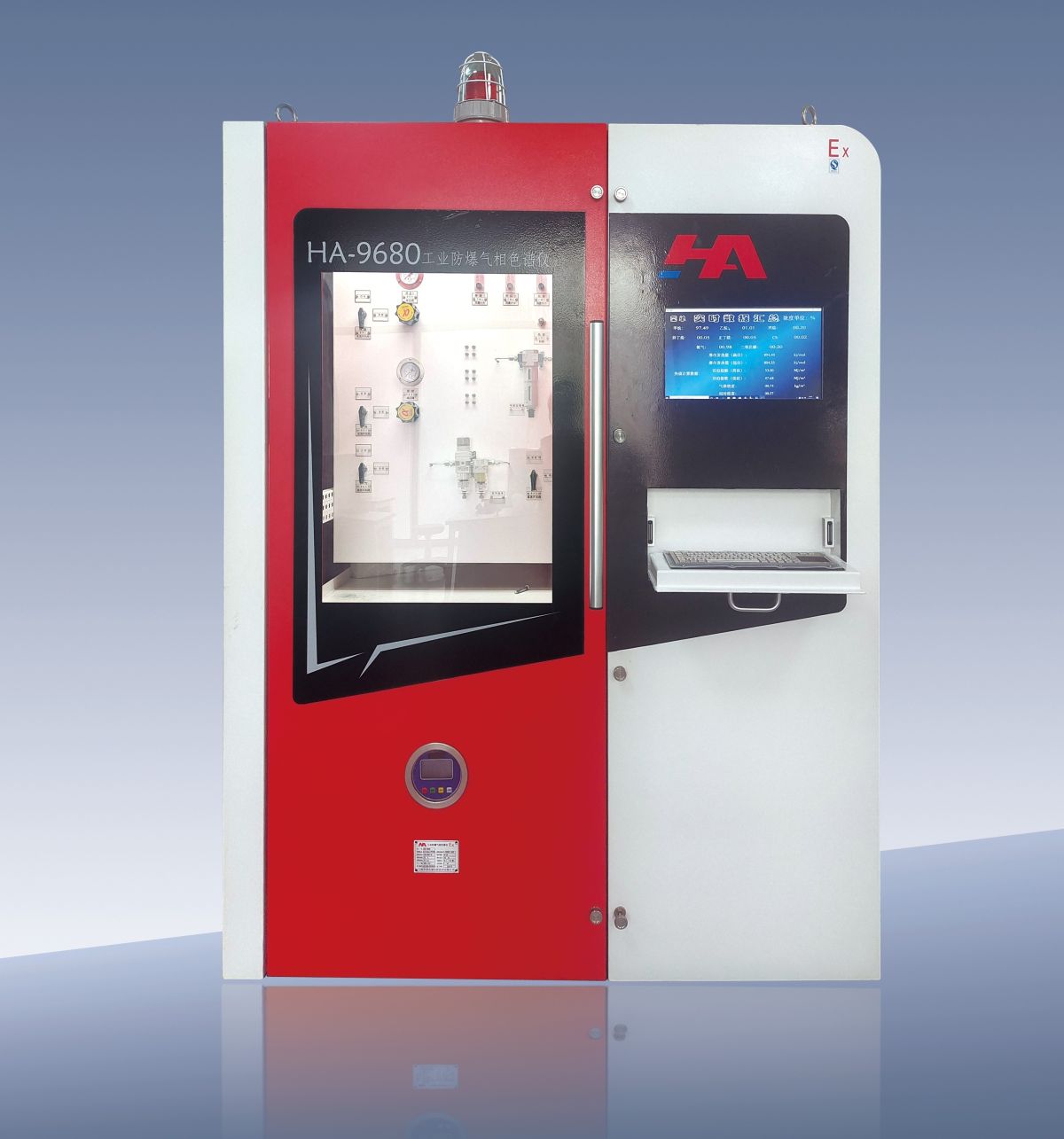

二、  HA-9680工业防爆气相色谱仪防爆指标

HA-9680工业防爆气相色谱仪于2022年2月通过国家仪表防爆安全监督检验站认证，获得产品的NEPSI防爆合格证书，防爆等级为EX d ib mb pxⅡCT4 Gb。

1、适用环境

A、爆炸性气体混合物危险产所：1区、2区

B、爆炸性气体混合物：IIA、IIB、IIC级，HA-9680的防爆等级为IIC，适用于包含氢气、乙炔在内的所有气体组分。

C、温度组别：T1-T4，这是与气体点燃温度有关的电气设备（假定环境温度为40℃时）的最高表面温度，点燃能量与点燃温度无关。

2、防爆模式

A、预处理系统，隔爆型：所有的进样和载气减压系统均在隔爆型的左侧腔体内

B、键盘，本安型：实现现场对色谱仪的调试以及测试

C、电磁阀，浇封型：实现预处理的流路切换

D、电路系统，正压型：对色谱仪易爆气体的进行有效的防控

u适用且不仅限于以下标准：

1、产品标准

GB/T 3634.2-2011 《纯氢、高纯氢和超纯氢》            GB/T 14599-2008《纯氧、高纯氧和超纯氧》

GB/T 8979-2008《纯氮、高纯氮和超纯氮》               GB/T 4842-2017《氩》

GB/T 4844-2011《纯氦、高纯氦和超纯氦》                GB/T 17873-2014《纯氖和高纯氖》

GB/T 12022-2014 《工业六氟化硫》                             GB/T 28125.1-2011 《空分工艺中危险物质的测定》

GB/T 37244-2018《质子交换膜燃料电池汽车用燃料 氢气》                  GB/T 5829-2006《氪气》

GB 1886.228-2016《食品国家安全标准 食品添加剂  二氧化碳》             GB/T 5828-2006《氙气》

2、在线技术规范：

GB 3836-2000《爆炸性气体环境用电气设备》                      IEC79《用于爆炸性气体环境中的电气设备》

GB 50058-92《爆炸和火灾危险环境电力装置设计规范》        IEC61779《可燃气体检测仪》

IEC 60079《爆炸性气体环境用电气设备》                               IEC/CENELEC《危险区域电缆外壳和安装规程》

SH/T3082-2003《石油化工仪表供电设计规范》                    SH/T3081-2003《石油化工仪表接地设计规范》

u系统配置：

（1）HA-9680工业防爆气相色谱仪      （5）换气自控系统

（2）自动化预处理系统                       （6）防爆报警系统

（3）省气模式                                     （7）小方系统

（4）自动进样校正系统                       （8）断气保护系统

u仪器参数：

仪器参数：

尺寸：1300mm（W）×1800mm（H）×1000mm（D）

1、产品使用环境温度范围-20℃-+40℃

2、电气安全参数：220VAC ，最大功率为5kw

3、用户供气气源压力范围：0.4Mpa-0.8Mpa，正压换气持续时间为30min，正压值为60Pa-200Pa

4、检测器配置为TCD、FID、PDD、FPD任意一种或者多种

5、4-20mA和modbus数据传输
