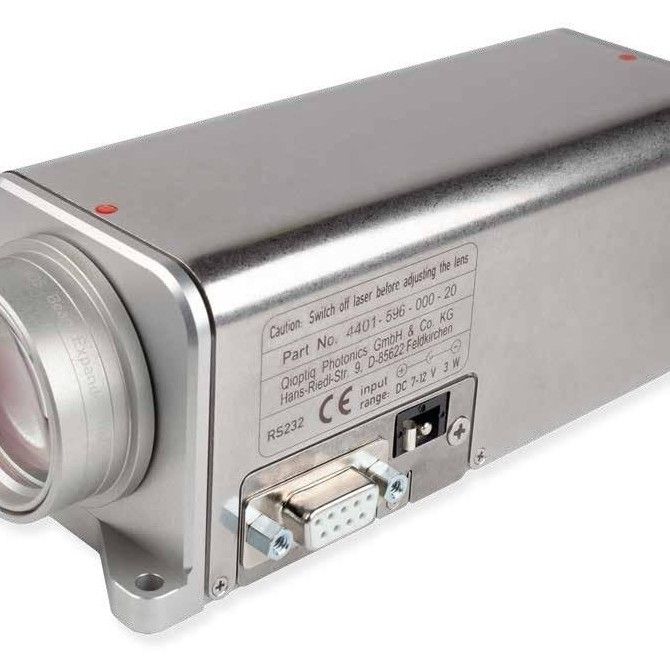

LINOS 电动扩束镜

LINOS 电动可调节扩束镜,  为现有**代电动可调扩束镜的下世代版本, 拥有更为复杂及精密的设计. 它容许客户因应不同应用情况下, 对聚焦光斑直径, 焦点距离,  以至光斑质量作变换. 因使用电动操作的原因, 本产品能有效地缩短因设置扩束倍率时, 需要重设机器的时间, 以及提高重覆变更的精确度.  而使用外部控制方式, 它允许使用者可以在生产流程上, 根据不同情况要求, 灵活地改变光斑直径, 甚至乎能将激光输出, 以离焦方式使用.

产品特征/功能

•使用的激光波长为340-360 nm, 515-540 nm 或1030-1080 nm 时, 连续可变的扩束倍率为 1x-4x 及2x-8x

•使用熔融石英材质设计

•可调节光斑扩束及光束发散程度

•随本产品附送的软件, 支持在 Windows™ 平台运行(Win7, Win8, Win10)

•自动变换扩束倍率, 能有效地降低技术人员设置机器时间

•在变换扩束倍率途中, 产品亦能维持相同的激光防护等级

•将控制器整合至产品内一体化设计

•通过CE 及 ROHS 认证

•IP20 防水/防尘等级

LINOS F-Theta-Ronar透镜

技术参数

•最大输入光斑直径为8 mm,扩束后的最大输出光斑直径为 31 mm

•10 个独立设定的扩束 / 发散角参数设置

•点对点位置稳定性<0.5 mrad

•快速扩束倍率设换, 最快可在 7 秒内由 2x 扩束至 8x

•包含可更换的保謢镜片

•尺寸: (长) 167 mm (1x-4x), 203 mm (2x-8x)(濶) 58 mm, (高) 55.5 mm

•机械连接介面使用高精度孔径6H7

•多元化通讯介面: SubD9/RS232, USB 2.0,Phoenix Contact/RS232

•波特率: 9600 位元/秒

•电源输入为7-12 V, Phoenix Contact 为 7-24 V

LINOS 电动扩束镜1x-4x - 熔融石英材质

LINOS 电动扩束镜2x-8x - 熔融石英材质

*損偒閥值: a) 4 J/cm² @355 nm 使用 6 ns 脉寛, 100 Hz

b) 20 J/cm² @532 nm 使用 8 ns 脉寛, 100 Hz 頻密 及 0.6 J/cm² @515 nm 使用 204 fs 脉寛, 50 kHz

c) 40 J/cm² @1064 nm 使用 12 ns 脉寛, 100 Hz 頻密 及 0.9 J/cm² @1030 nm 使用 291 fs 脉寛, 5 kHz

最大输入光斑直径= 31 mm / 缩放比率
