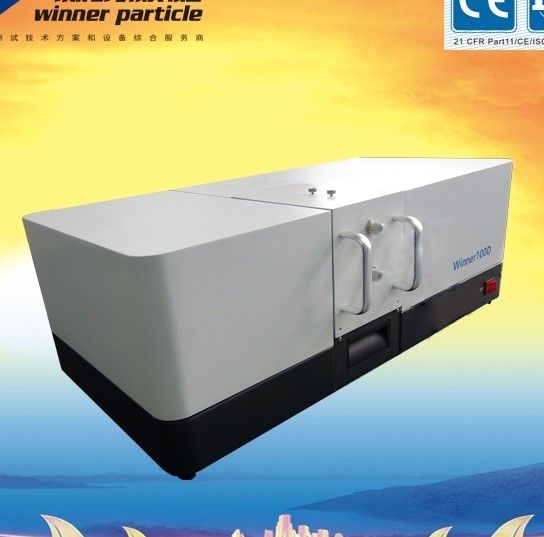

技术创新的新一代动态颗粒图像仪——Winner100D

——颗粒圆度分析、颗粒磨圆度分析、颗粒球形度分析、颗粒长径比分析、颗粒长宽比分析

推出专业型动态颗粒图像仪——Winner100D。执行ISO/DIS-13322-2标准。在Winner100的原理基础上，创新的设计出封闭式大景深远心光路，配合约束式平槽样品窗，有效提高颗粒的清晰度。此外，WINNER100D动态颗粒图像分析仪应用了样品窗自清洗装置的颗粒测试设备，延长样品窗的使用寿命，换洗频次大大降低，甚至可以终身不需拆洗。

一、功能特点

颗粒形貌的分析：对于球形度、圆形度、磨圆度、长径比、球度等行业的颗粒形貌参数的分析是其他颗粒测试设备所不具备的。值得一提的是，本产品软件中新增了对于颗粒圆形度（磨圆度）的计算模块，对颗粒圆形度的分析符合美国石油天然气标准：API_RP58。并且适合应用此图版的地质、磨料、石油天然气等行业规范，此计算模块为国内创新，对于以上行业具有重要意义。

分析海量颗粒，数据代表性强：相比于静态图像仪的静态制样方式，Winner100D动态颗粒图像分析仪可以测量海量颗粒数据，对于颗粒数据的代表性具有重要意义。

两种动态测试方法：

1、循环测试（同一样品在仪器中循环测试，增加测试结果的稳定性）

2、在线测试（通过加装在线取样装置，可实现在线测试，获得不同取样时间段样品的状态变化情况）

清晰度更高：大景深远心光路配合约束式平槽样品窗，有效提高颗粒样品照片的清晰程度。

创新技术样品窗自清洗装置：本产品标配样品窗自清洗装置，有效延长样品窗寿命，大大降低样品窗的拆洗频次，甚至可以终身不需拆洗

二、设备参数

外形尺寸

重量20kg

光学组件

1、光路：自主设计远心光路系统

2、场镜：带抗畸变场镜以减轻边缘畸变并加大景深

3、测试范围：1微米——6000微米

4、光学照明：工业高亮度点式照明器

图像设备

1、成像元件：1/2英寸 CCD芯片

2、高分辨率：1280 X 1024

3、帧率：510fps

4、曝光时间：1微秒

软件功能

1、任务管理机制：按照任务进行管理，保证资料管理井井有条。

2、视像采集：随时进行视频和图片的采集，保留需要的视像资料。

3、比例尺标定：通过比例尺标定操作，可与实际尺寸建立关联，从而直接在图像上获得实际尺寸数值。

4.   图片批处理模式：采用此模式，可边采集边处理，不受内存限制，通过处理海量图片获得更加准确的数据。

5.   颗粒自动处理工具集：自动消除颗粒粘连、自动消除杂点、自动消除边界不完整颗粒、自动填补颗粒的空心区域、自动平滑颗粒边缘等12项自动处理工具

6.   动态处理模式：选择此模式，适用于处理动态流动的样品。

7.   报告输出：可选择报告输出样式和数据种类，也可根据自己的需要定制报告模式。

输出参数

1. 单个颗粒数据：面积等效直径、周长等效直径、马丁径、周长、投影面积、颗粒长、     颗粒宽、表面积估算值、体积估算值、X切线、Y切线、切线径、球型度长径比

2. 统计平均径：Xnl、Xns、Xnv、Xls、Xlv、Xsv等常用统计平均径

3. 粒径分布：颗粒粒径的分布图表

4. 球形度分布：颗粒球形度分布的图表

5. 长径比分布：颗粒长径比分布的图表。

6. 圆度分布：颗粒圆度（磨圆度）分布的图表

7. 分布类型：按数量分布、按体积分布、按面积分布、按长度分布等

8. 等效直径类型：面积等效粒径、周长等效粒径、马丁径、针状颗粒等效粒径

9. 个数统计：如测试的样品为颗粒样品，可获得样品中颗粒的数量

10. 自定义表头：自定义表头显示的LOGO以及测试人员等报告信息

11. 原始图片/缩略图：可以将带有测量数据信息的图片保存，便于发表论文等。

备选配件

1. 全自动进样装置
