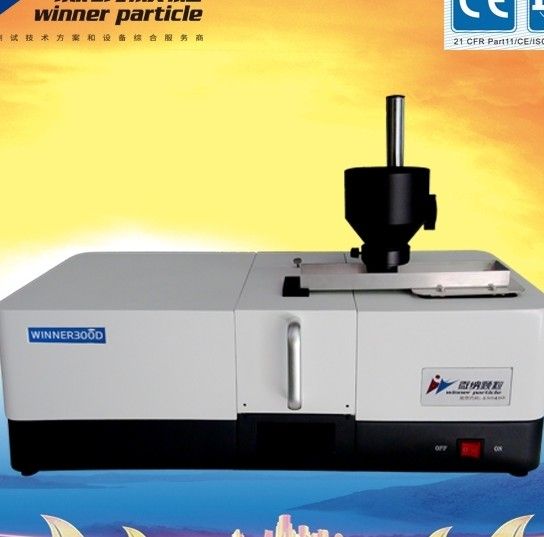

干法动态颗粒图像分析仪——WINNER300D

推出专业型干法动态颗粒图像分析仪——WINNER300D。执行ISO/DIS-13322-2标准。

功能特点

颗粒形貌的分析：对于球形度、圆形度、磨圆度、长径比、球度等行业的颗粒形貌参数的分析是其他颗粒测试设备所不具备的。值得一提的是，本产品软件中新增了对于颗粒圆形度（磨圆度）的计算模块，对颗粒圆形度的分析符合美国石油天然气标准：API_RP58。并且适合应用此图版的地质、磨料、石油天然气等行业规范，对于以上行业具有重要意义。

分析海量颗粒，数据代表性强：相比于静态图像仪的静态制样方式，WINNER300D可以测量海量颗粒数据，对于颗粒数据的代表性具有重要意义。

两种动态测试方法：

离线测试（将离线样品加入料槽，2分钟即可获得测试数据）
在线测试（通过加装在线取样装置，可实现在线测试，获得不同取样时间段样品的状态变化情况）

清晰度更高：大景深远心光路与约束式平面取样窗的配合，有效提高颗粒样品照片的清晰程度。

光学组件参数：

光路：自主设计远心光路系统
场镜：带抗畸变场镜以减轻边缘畸变并加大景深
测试范围：10微米——3000微米
光学照明：工业高亮度LED面式照明器

图像设备

成像元件：1/3英寸 CCD芯片
分辨率：3000×2000
帧率：30fps
曝光时间：5微秒

软件功能

任务管理机制：按照任务进行管理，保证资料管理井井有条。
视像采集：随时进行视频和图片的采集，保留需要的视像资料。
比例尺标定：通过比例尺标定操作，可与实际尺寸建立关联，从而直接在图像上获得实际尺寸数值。
图片批处理模式：采用此模式，可边采集边处理，不受内存限制，通过处理海量图片获得更加准确的数据。
颗粒自动处理工具集：自动消除颗粒粘连、自动消除杂点、自动消除边界不完整颗粒、自动填补颗粒的空心区域、自动平滑颗粒边缘等12项自动处理工具
动态处理模式：选择此模式，适用于处理动态流动的样品。
报告输出：可选择报告输出样式和数据种类，也可根据自己的需要定制报告模式。

输出参数

单个颗粒数据：面积等效直径、周长等效直径、马丁径、周长、投影面积、颗粒长、颗粒宽、表面积估算值、体积估算值、X切线、Y切线、切线径、球型度长径比
统计平均径：Xnl、Xns、Xnv、Xls、Xlv、Xsv等常用统计平均径
粒径分布：颗粒粒径的分布图表
球形度分布：颗粒球形度分布的图表
长径比分布：颗粒长径比分布的图表。
圆度分布：颗粒圆度（磨圆度）分布的图表
分布类型：按数量分布、按体积分布、按面积分布、按长度分布等
等效直径类型：面积等效粒径、周长等效粒径、马丁径、针状颗粒等效粒径
个数统计：如测试的样品为颗粒样品，可获得样品中颗粒的数量
自定义表头：自定义表头显示的LOGO以及测试人员等报告信息
原始图片/缩略图：可以将带有测量数据信息的图片保存，便于发表论文等。

售后承诺

一月内达不到用户使用要求可退换货。
贰年内免费上门保修，维修或更换零件均不收任何费用。
提供终生上门保修、维护、调试、培训等服务。
同型号产品软件终生免费升级。
