一、概述

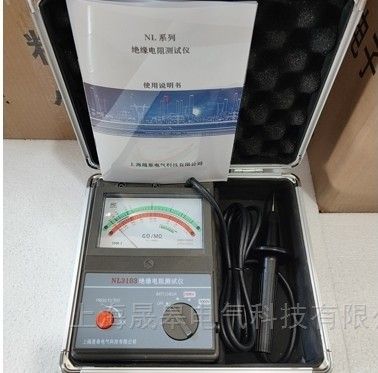

NL系列高压绝缘电阻表（兆欧表），采用的电子测量线路和元器件，其输出电压稳定、测量范围宽、测量速度快、自动换档、读数直观。NL3103A绝缘电阻测试仪特别适用于电力部门，大型厂矿企业，测量电力电缆、电力变压器、发电机及高压开关等电气设备绝缘电阻、吸收比等的理想产品。NL系列产品一表多档输出电压，便于不同电压要求的电器设备绝缘电阻的测量。NL3103A绝缘电阻测试仪属于A型表装有精密秒表，可方便测量时读时。

二、技术参数：

工作条件

a使用温度：-10℃—40℃

b 相对湿度：40℃ 85%RH

c供电电压：DC12V（8节5号高能碱性电池）

外形尺寸

1、外型尺寸：200х140х80 （mm）

2、重量：1.5kg左右

3、仪表结构示意说明

(1)测量探头L端    (2)屏蔽端子（G）

(3)测量E端        (4)电源按钮开关

(5)功能选择开关    (6)电池盖

(7)机械调零

(8)电池检测按钮（仅三档输出电压有）

三、如何读数

单档直接读取。

双档2500V档按黑色字体读取、1000V按红色字体读取。

5000V档按黑色字体读取、2500V按红色字体读取。

三档500V档按蓝色字体读取。

1000V档按红色字体读取。

2500V档按黑色字体读取。
