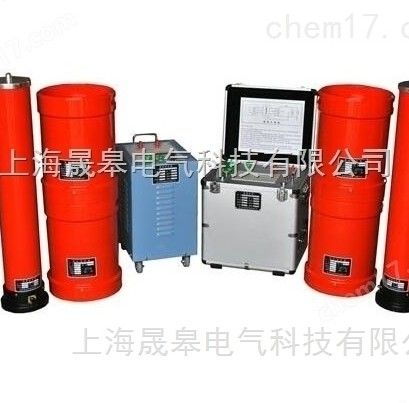

产品简介：
SHSG-GXZ调感式发电机交流耐压谐振装置要求采用工频电压，目前国标对工频电压的频率定义为45Hz～65Hz，但是在很多试验场合，要求对发电机进行的是50Hz±2Hz的交流试验，而发电机定子绕组的对地电容量又比较大，国内目前大多数试验单位采用的是谐振变压器对它进行试验，但是谐振变压器本身很重，动辄上吨，现场试验很不方便。我公司针对此现状设计制定了该装置。
产品特性：
1、由于谐振无功全补偿，电源和设备的功率仅为被试品所需容量的1/10以下（1/Q>10）；同容量的体积小，重量轻，装置输出容量大而所需配置的电源容量小，价廉，使用操作便捷而安全
2、串联谐振实际是个电流滤波回路，使通过被试品的电流基本是基波电流，输出电压的波形畸变率（THD）极小，优于现有所有类型的交流耐压设备
3、试品闪络或击穿后的短路电流仅为短路前试验电流的1/10以下的（1/Q）能有效防止击穿后扩大对故障点的损伤
4、闪络后立即自动熄弧，熄弧后恢复谐振状态电压建立的过程较长（秒数）是一个稳态的建立过程，既无电压过冲之虑更无微秒级毫秒级瞬态过程的恢复过电压的危险
产品参数：
常规配置及适用范围：
产品型号名称 | 适用范围(出口电压20kV及以下电压等级的发电机或电机的交流耐压试验，频率：50Hz±2Hz) |
控制台 | 电抗器 | 激励变压器 | 分压器 | 适用对象 |
SHSG-GXZ-100/50 | 10kW/220V | 50kV/1A一台 | 10kW/5kV | 50kV/500pF | 发电机0.07～0.13uF
10kV电缆(300mm2)≤1.0km |
50kV/1A一台 |
SHSG-GXZ-150/50 | 15kW/380V | 50kV/1.5A一台 | 15kW/5kV | 发电机0.13～0.2uF
10kV电缆(300mm2)≤1.5km |
50kV/1.5A一台 |
SHSG-GXZ-225/50 | 25kW/380V | 50kV/1.5A两台 | 25kW/5kV | 发电机0.2～0.27uF
10kV电缆(300mm2)≤2.5km |
50kV/1.5A一台 |
SHSG-GXZ-350/50 | 30kW/380V | 60kV/2A两台 | 30kW/5kV | 发电机0.27～0.33uF |
60kV/2A一台 |
电力系统常用发电机的电容量参考表：
类别 | 发电机 |
型号 | 生产厂家 | 额定容量MW | 额定电压kV | 相电容μF |
火力发电机 | T2-12-2 | | 12 | 6.3 | 0.1 |
TQ-25-2 | | 2 | 6.3 | 0.19 |
TBC-30 | | 30 | 6.3 | 0.2 |
TB2-30-2 | | 30 | 6.3 | 0.2 |
TQN-50-2 | | 50 | 10.5 | 0.209 |
TB-50-2 | | 50 | 10.5 | 0.26 |
TB-60-2 | | 60 | 10.5 | 0.25 |
TQN-100-2 | | 100 | 13.8 | 0.234 |
WT23S-083AF3 | | 300 | 15 | 0.29 |
TB-320-2 | | 320 | 20 | 0.3 |
T264/640 | | 600 | 20 | 0.368 |
QF-30-2 | | 30 | 6.3 | 0.1 |
QF-60-2 | | 60 | 6.3 | 0.234 |
QF-60-2 | | 60 | 10.5 | 0.33 |
QFS-125-2 | 上海电机厂 | 125 | 13.8 | 0.08～0.12 |
QFSN-200-2 | 哈尔滨电机厂 | 200 | 15.75 | 0.19～0.21 |
QFQS-200-2 | 东方电机厂 | 200 | 15.75 | 0.1928～0.21 |
QFS-300-2 | 上海电机厂 | 300 | 18 | 0.16～0.2 |
QFSN-300-2 | 上海电机厂 | 300 | 18 | 0.18～0.2 |
QFSN-600-2 | | 600 | 20 | 0.234 |
ATB-2 | 美国GE公司 | 352 | 23 | 0.268 |
TBB-200-2 | 前苏联 | 200 | 15.75 | 0.107 |
TBB-500-2 | | 500 | 20 | 0.25 |
TBB-320-2 | 前苏联 | 320 | 20 | 0.31 |
TBB-800-2 | | 800 | 24 | 0.25 |
2-105*234 | 美国西屋公司 | 600 | 20 | 0.2 |
50WT23E-138 | ABB | 600 | 22 | 0.253 |
同步调相机 | TT-15-8 | | 15 | 6.6 | 0.108 |
TT-30-6 | | 30 | 10.5 | 0.2 |
