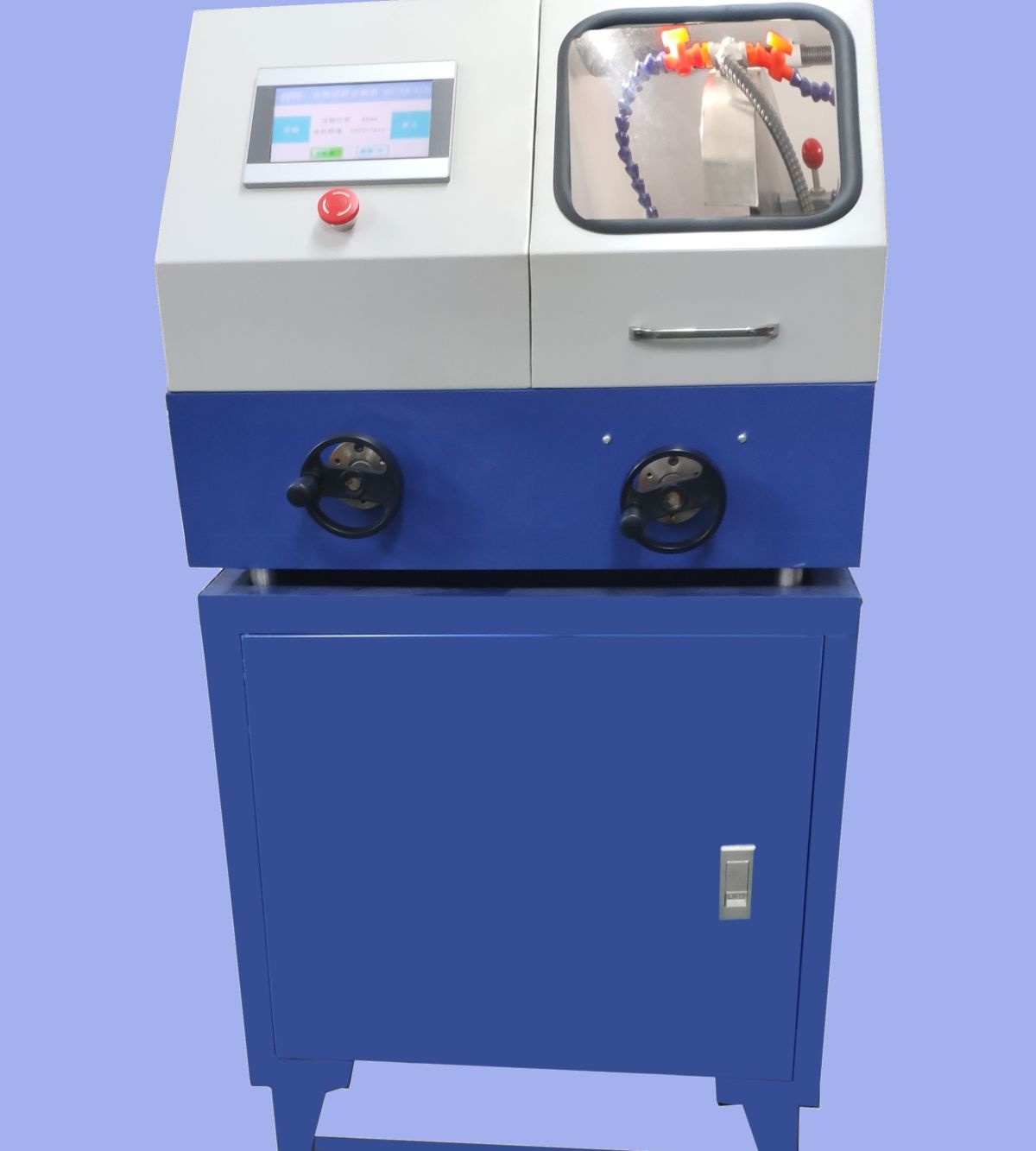

QG-3A型试样切割机

　　本机是用于切割一般金相、岩相试样材料，机内设有冷却通道及开关在切割时可通入配置好的冷却液来带走在切割中所产生的热量，避免试样过热而烧伤组织。该机操作使用方便，安全可靠，是实验室制样*设备之一。

　　砂轮主轴装在摇臂轴承座里通过三角皮带轮的传动而获得动力为砂轮切割的进给运动，切割进给量的快慢、决定于手动摇臂摆动的快慢。工作台前上方是样件快速夹紧机构，压杆可上下任意移动、夹紧、使用方便灵活，压杆中空通冷却液，压块下方为工作钳口，有“V”型槽，供夹紧试样用。工作台装有透明有机玻璃防护罩，供切割时观察防护之用，机体内进出水道和冷却液开关，冷却液的流量大小，可根据切割需要任意调节或关闭。

　　冷却水箱是储存冷却液之用，配置好的冷却液，可循环使用。对冷却液一定要选用滑性较好的冷却剂进行配置。切忌使用一般自来水作为冷却液。

　　对岩石，陶瓷等试样材料的切割，必须用金刚石砂轮片才可切割切。(金刚石砂轮片需特殊订货)。

　　主要参数：

　　zui大切割宽度：60mm

　　zui大切割高度：80mm

　　zui大切割面直径：Φ50mm

　　砂轮片规格：250×2.0×32mm

　　电 动 机：y90L-2 2.2kw

　　外形尺寸：580×560×680mm

　　重    量：150kg
