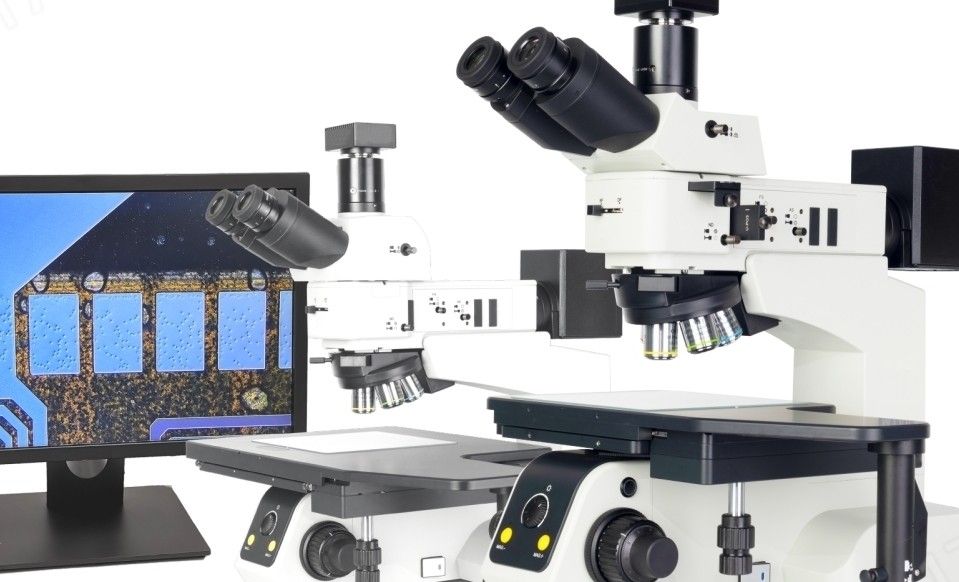

MCK-8RC大平台金相显微镜（半导体检测）

首页 > 维奥网展 > 金相显微镜 > MCK-8RC大平台金相显微镜（半导体检测）

型号：MCK-8RC

品牌：CAIKON/蔡康光学

产地：上海

产地类别：国产

产品种类：正置

配备图像分析系统：否

留言咨询

产品介绍

大平台金相显微镜（半导体检测）MCK-8RC

一、大平台金相显微镜主要用途和特点：

MCK-8RC系列为**型大平台半导体检查金相显微镜，专为芯片/晶圆/LCD行业/ 粒子爆破检查,其微分干涉效果可与进口品牌相媲美,MCK-8RC系列机型采用全新设计的长工作距物镜、半复消色差技术，多层宽带镀膜技术，采用长寿命LED光源多种高度功能化的附件，能满足各种检验需要，可用于明场、暗场、简易偏光、微分干涉观察。

性能特点：

■ 所有光学部件均经过特殊处理并镀有特殊膜层

■ 8英寸大平台半导体检查显微镜，其微分干涉效果可与进口品牌相媲美

■ 8英寸大平台半导体检查显微镜机型采用全新设计的长工作距物镜、半复消色差技术，多层宽带镀膜技术。

■ 各种观察方法下都能得到清晰锐利与高对比度的显微图像。

■ 高清相机CKC600，630万像素，帧速最大40fps；高清相机CKC2000，2000万像素，帧速真大15fps；可根据实际使用要求进行选配；

●独立的金相检测系统

不同于传统的金相显微镜，蔡康光学金相系统显微镜选择了紧凑的结构设计，外观大气稳重，操作更为灵活。集成了明场、暗场、偏光、DIC微分干涉等多种观察功能，可根据实际应用进行选择。

二、大平台金相显微镜MCK-8RC功能介绍：

MCK-8RC集成了明场、暗场、偏光、DIC等多种观察功能。广泛应用于半导体、FPD、电路封装、电路基板、材料、铸件金属陶瓷部件、精密磨具等检测.

集成了明场、暗场、偏光、DIC等各种观察功能，可根据实际应用，进行功能选择。

●明场观察(反射）

反射照明系统，配以全新设计的无限远半复消长距明暗场物镜，从低倍到高倍，都能得到清晰、平坦、明亮的高画质显微图像。

三、大平台金相显微镜主要技术参数：

名称	参数规格
光学系统	无限远色差校正光学系统
观察方式	明场/暗场/偏光
光学放大倍数	50倍-1000倍
数码放大倍数	150倍-3000倍
观察筒	正像，无限远铰链三通观察筒，瞳距调节：50mm~76mm，两档分光比双目:三目=100：0
目镜	高眼点大视野目镜SWH10X-H/23mm，视度可调
无限远半复消色差长距明暗场物镜	物镜倍率	数值孔径N A	工作距离WD（mm）	齐焦距离
	5X	0.15	14.8	45
	10X	0.3	8.5	45
	20X	0.45	11.9	45
	50X	0.75	3.0	45
	100X（选配）	0.80	3.0	45
物镜转换器	5孔明暗场手动物镜转换器（带DIC插槽）
调焦机构	低手位粗微同轴调焦机构。粗调行程35mm,微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置
载物台	8英寸平台，平台面积 525*330mm，移动行程：210mmX210mm机械平台，X、Y方向同轴调节；含快速移动装置
落射照明系统	5W大功率LED灯，亮度可调，预定中心
	带可变孔径光阑，视场光阑，中心可调，带滤色片插槽
	内置100-240V宽电压系统，采用数字调光，具有光强设定与复位功能
透射照明系统	摇出式消色差聚光镜（N.A.0.9）
	5W大功率LED灯，亮度可调，预定中心
偏光装置	起偏镜：插入式起偏镜，可以移出光路
	检偏镜：插入式可360°旋转检偏镜，可以移出光路
暗场装置	推拉式暗场观察拉杆，可快速转换到暗场观察
微分干涉DIC	诺曼尔斯基微分干涉片（选配）
电脑摄像系统CKC2000	CKC2000高清彩色摄像机，采用索尼CMOS芯片，灵敏度可以与CCD芯片为同一量级，图像色彩还原度大大提高。最高分辨率：5496×3672，芯片尺寸：1"，USB3.0连接,图像稳定，有多种图像处理方式（详细参数见CKC2000摄像机介绍）
显微软件	专业图像处理及拍摄软件，实时图像拼接及实时景深熔合，可对图像中的点、线、圆、圆弧、角度、矩形及任何图形几何参数的测量。测量工具使用方便直观，可在图像上添加文字、放置比例尺，是显微图像测量与分析的有效工具。
