辊压设定智能测量仪，辊压设定智能测量系统，与条纹法相比节省50%的时间，操作简单，不使用油墨，不产生废料。

【详细说明】

NIP宽度调整测量系统：

当两个辊子（硬-软）相互压紧时，会形成一个接触区。这个接触区由辊宽和“ NIP宽度”决定。NIP宽度可以作为精确调整接触辊的质量基准。使用NIP CON SMART可以比传统方法更快更有效地进行这种调整过程。在印刷机的情况下，这可以在不使用油墨和不需要清洁的情况下进行，从而节省时间和精力。

根据工作原理，首先测量NIP宽度，然后计算出实际NIP宽度（扣除插入的传感器 ），并进行显示。这加快了辊位置的精确调整。操作员通过触摸屏上的图形可视化界面按照客户特定的程序进行操作。设定值、容差和测量值将以表格和图形形式处理、显示和保存。数据可以以PDF格式输出或以数字方式存储。

接触区测量系统也可以与智能手机一起以“NIP CON SMART compact”的名称提供 。紧凑型设计直接在设备上显示所有相关的测量值。

工作原理：

两个传感器被放置在硬/软配对辊子之间，靠近可调节辊轴承的位置。接触区宽度的测量值实时以数字方式显示。全彩的可视化和对**NIP宽度的测量值计算简化了调整过程。极其轻便的传感器使得单人即可完成测量 。测量顺序、设定值和容差可以根据客户需求通过PC软件进行定义。

技术数据：

测量范围

0 … 35 mm

精度

0.1 mm

尺寸

手持设备: 150 m m x 80 mm x 40 mm

平板 电脑：260 mm x 160 mm x 15 mm

传感器: 140 mm x 22 mm x 3 mmo

手持设备电源

锂离子/聚合物1芯电池 3.7 V/1260 mAh

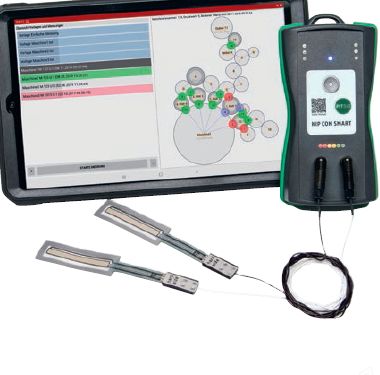

辊压设定智能测量仪，设备清单

手持设备，两个传感器，USB数据线，手提箱，操作手册，安装软件，

平板电脑(10.1寸)带保护套

应用范围

滚筒直径(硬):任意尺寸

滚筒直径(软):≤300mm

橡胶硬度:约 20...60 ShoreA

橡胶层厚度:约5 ... 20mm
