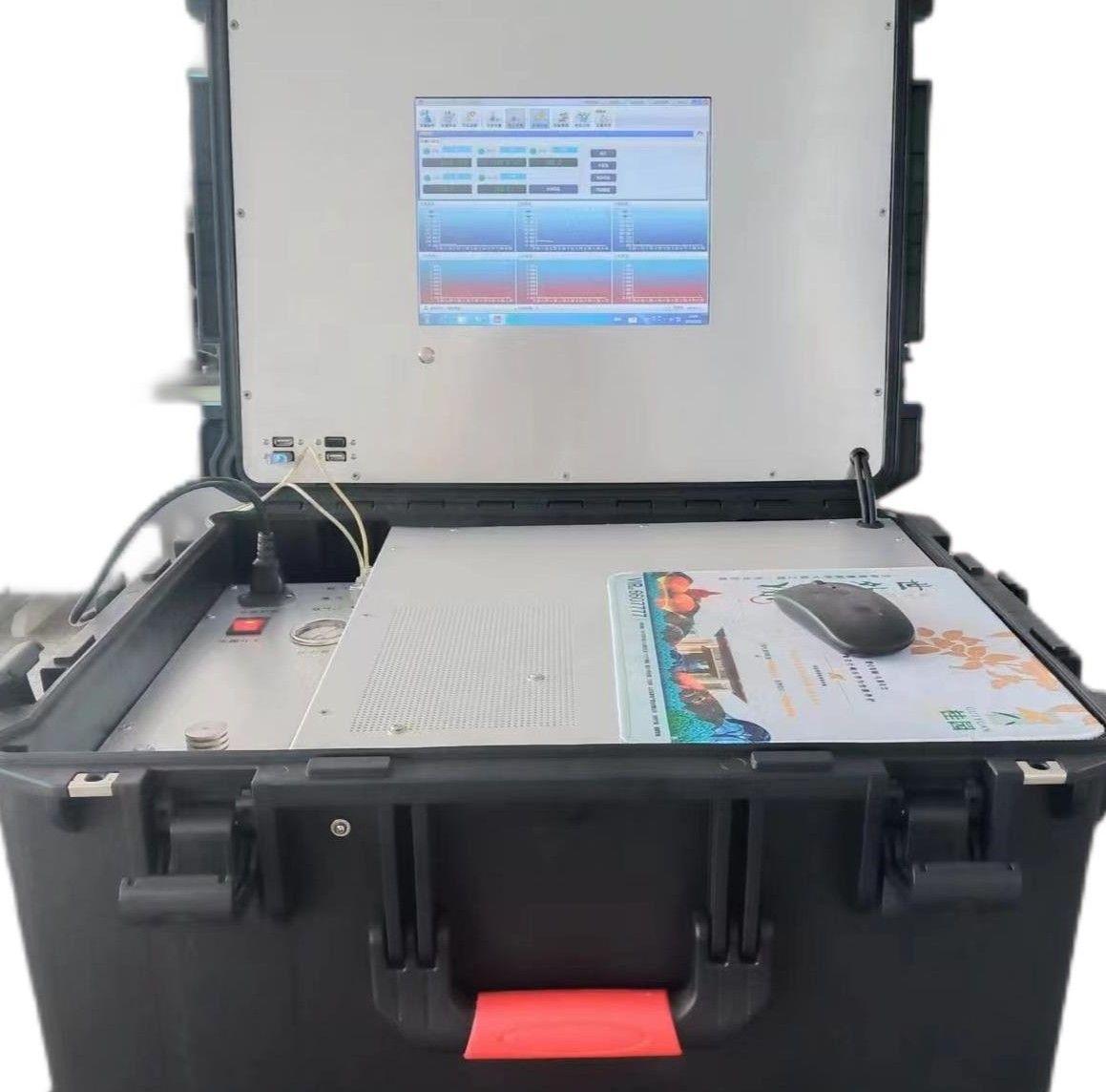

一、便携式气相色谱仪简介：

GC-8890变压器油色普仪是一款网络化、全反控、气路压力和流量自动控制的高性能色谱仪。由十通阀自动切割反吹，实现对变压器油中溶解的9种气体组分：氢气、氧气、氮气、一氧化碳、二氧化碳、甲烷、乙烯、乙烷、乙炔的一次进样的全部测定。

二、便携式气相色谱仪主要性能特点：

1.采用10/100M自适应互联网通信技术，可组成局域网，实现了远距离数据传输。

2.可靠的反控技术，所有仪器的参数均可通过电脑远程设置，并进行普图处理。

3.数字化控制所有气路的参数（流量及压力），工作模式分为恒流、恒压、分流三种。

4.仪器各种参数设置和操作，采用美观大方的触摸屏或电脑设置均可。

5.高性能检测器及甲烷转化器，检出能力满足电力部对变压器油中气体含量的测定。

6.采用新型柱填料，双柱温流程，使C2H2检出时间提前，灵敏度高，分析周期缩短。

7.具有自动点火和自动检测灭火功能。

三、电力系统专用色谱工作站特点：

1、电力系统专用工作站，其数据采集采用24位高精度的USB接口数据采集卡，输入范围可达-2v~+2v，分辨率+1μV。

2、干扰峰启动功能，能根据进样干扰自动启动工作站及色谱仪。

3、设备管理功能：简介而直观的设置用户的设备管理卡片，分析结果根据不同的设备分类保存，令数据的管理一目了然。

4、灵活的打印功能：提供固定格式和自定义模版格式的结果报告。

5、自动故障诊断：分析结束自动超标提示、提供符合国标的三比值诊断、TD图示、组份浓度图示，大卫三角形等多种故障诊断方式。

6、轻松定性：可自动或手动编辑峰鉴定表。自动计算校正因子，可以进行多次校正平均。

7、数据图示：根据已经入库的历史记录，直观显示某设备历史数据中各组分的浓度趋势图。

8、*的谱图处理功能，可以实现谱图的基线平齐及谱图嫁接。

四、技术指标：

1、综合参数

外形尺寸：565×505×500[mm]；（长×高×宽）

包装箱尺寸：730×650×610[mm]；（长×高×宽）

仪器重量：65Kg

2、温度控制

控温路数：6路

柱箱温度制：

室温：加5℃～400℃；(以0.11℃增量任设)，精度：不大于±0.1℃

程序升温程序阶数：20阶

升温速率：0～40℃/min（以0.1℃增量任设）；0～80℃/min（以0.1℃增量任设）

降温速率：柱箱温度从200℃降至100℃时间不大于3min

3、气路控制：机械阀控制

4、启动进样方式：手动、自动任选

5、通讯方式：以太网IEEE802.3

6、热导检测器温度控制：

室温加  20℃～399℃（指标参数）

控温精度：  不大于±0.1℃

7、检测器指标：

FID检测器

检测限：≤1×10-12g/s[n-C16]

噪声：≤3×10-14A

漂移：≤5×10-13A/30min

动态线性范围：≥107

TCD检测器

灵敏度：S≥3000mv.ml/mg（正十六烷/异辛烷；可放大2，4，8，16倍）

基线噪音：≤20uv

基线漂移：≤50uv/30min

线性：≥105

环境温度:(5～35）℃

相对湿度：不大于 85%

供电电压：220±10%

供电频率：50±0.5Hz

最大消耗功率：2500W

8、最小检测浓度（V/V；ppm）ul/l
