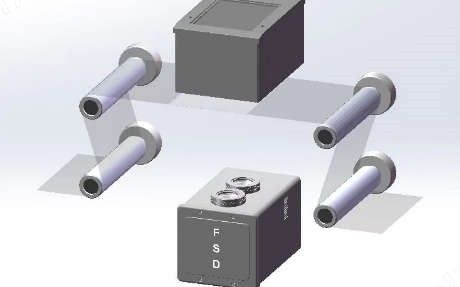

FSD-200型薄膜表面在线检测仪

SUNPLUS 薄膜表面在线检测仪的用途

▲实时检测薄膜的表面疵点，如鱼眼、污点、杂质、破洞、斑块、条纹等。

▲薄膜材质可以是PP、PE、PVC或其它树酯膜。

▲对透明薄膜的检测，是本系统的特点所在，但也可以检测其它不透明膜。

SUNPLUS 薄膜表面在线检测仪的适用标准

GB6595-86、ASTM 3351-93、GB/T 4611-2008、GB/T 11115-2009，or any

standard, depending on film or resin material.

Model FSD-200 Film Surface Detector

技术指标

1.适用薄膜宽度：210mm及以下.

2.最小检测目标：0.1mm， 需更小时可选用不同的CCD

3.检测精度：最大分辩30μm，需更小时可选用不同的CCD

4.检测元件：面阵CCD

5.薄膜移动速度：18m/min以下。

6.通讯接口：RS232/RS485/Ethernet/USB

7.光源：LED冷光源30W

8.电源：220VAC 50Hz

9.外形尺寸(长ⅹ宽ⅹ高)：upper unit: 230mmⅹ131mmⅹ108mm

仪器功能特点Application Highlights

1.实时检测薄膜的疵点大小、数量和分类统计

2.可以检测薄膜的边界尺寸

3.界面显示薄膜面的实测状况及图像

4.界面图像可放大缩小以便于观测目标点的细节

5.检测结果可储存，可打印

6.按要求的检测表格输出，并包含产品的生产信息

7.检测表格的项目可编辑修改，以确定合格的标准设定

8.历史数据和图表可分类显示及趋势

9.精巧的设计结构。小型化现场安装，外形结实美观
