一、整机方案

整套装置由复叠制冷系统、加热系统、循环系统及控制系统等组成。

1.1制冷系统

复叠制冷系统由压缩机、冷凝器、蒸发器及毛细管等组成。

压缩机：采用恩布拉科全封闭活塞压缩机，载热体99℃，压缩机可启动降温。

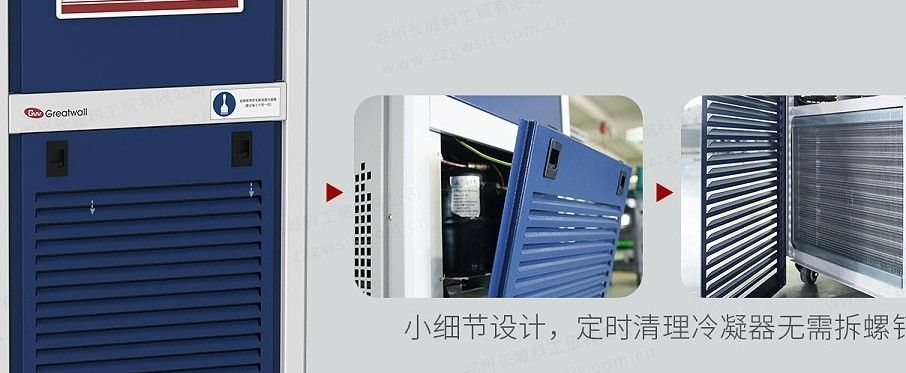

冷凝器：采用风冷冷凝器，内部采用无氧紫铜螺纹管，换热效率高，易清理，维护方便。

节流机构：高温级节流机构、低温级节流机构均采用毛细管，性能稳定。

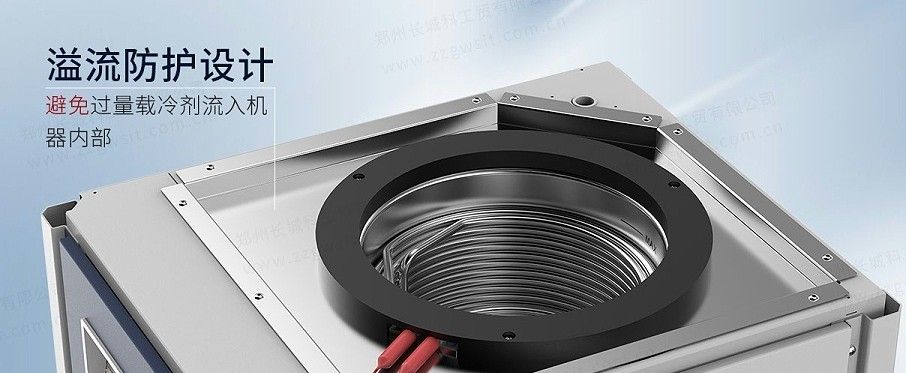

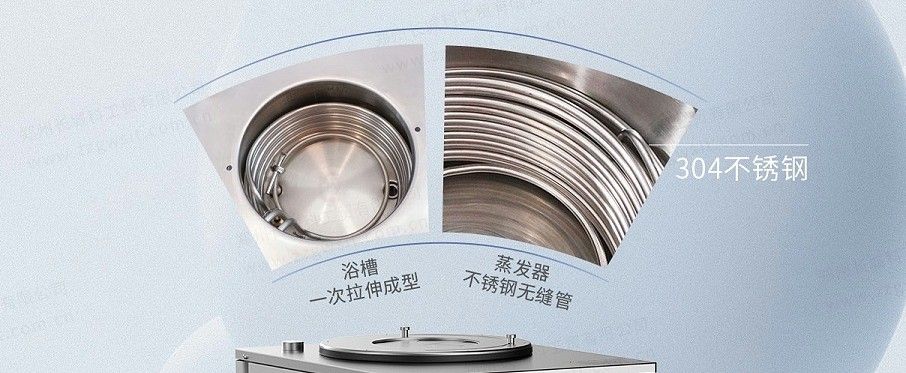

蒸发器：采用304不锈钢盘管式蒸发器，换热效率高；蒸发器安装在储液槽内，载冷剂冻结时不会损坏蒸发器。

1.2加热系统

采用外置的304不锈钢管状电加热器，技术指标符合JB/T 4088规定。附带单独的机械式超温保护。

1.3循环系统

采用耐低温不锈钢屏蔽泵输送载冷剂，储液槽及循环管路采用304不锈钢，防腐蚀、防低温液体污染。

1.4控制系统

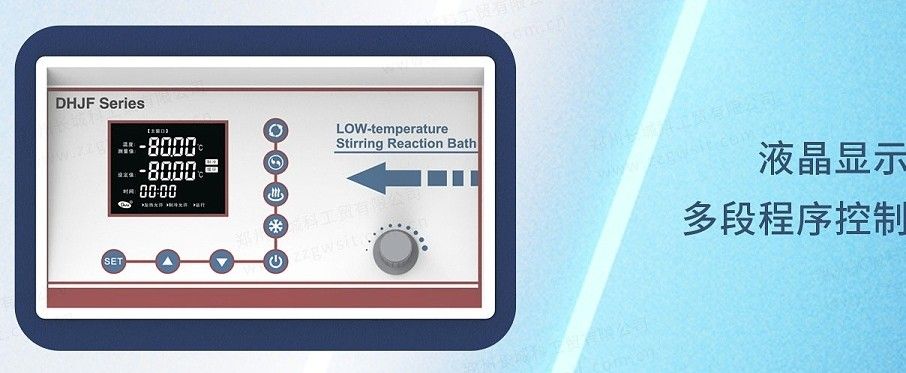

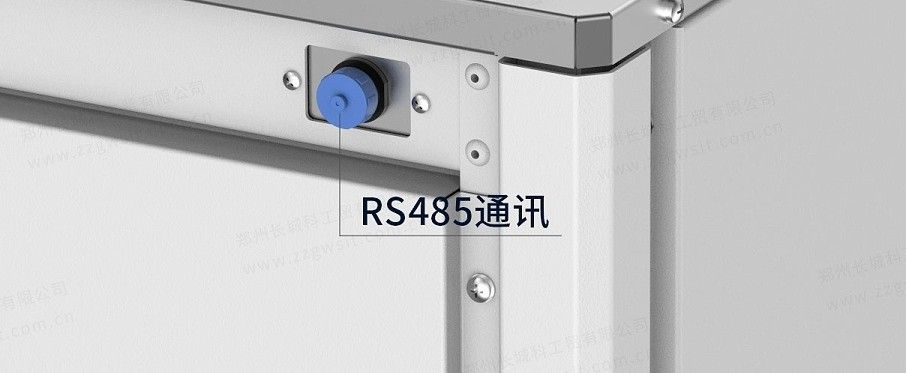

温度控制采用PID算法，控温精度高；用户可编制5段应用程序，实现多段程序控制。显示器采用液晶显示屏，操作方便。通讯采用RS485接口，遵循MODBUS RTU协议。

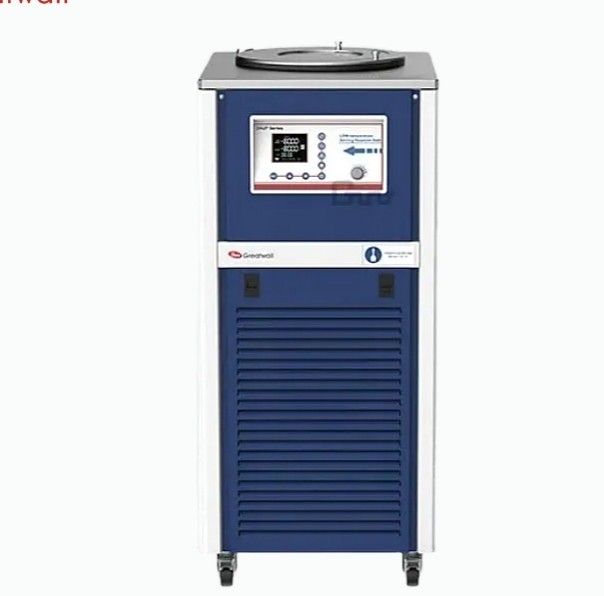

二、低温恒温搅拌反应浴DHJF-8005C主要技术参数
