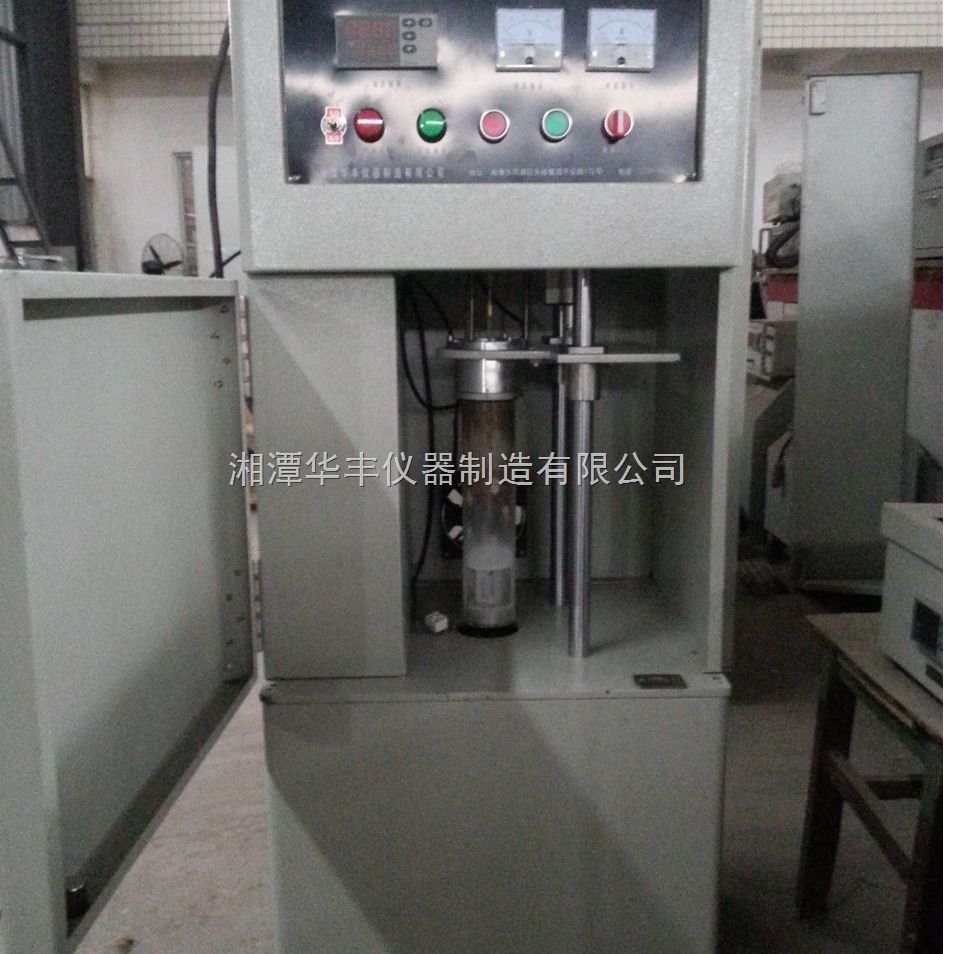

立式双管式膨胀仪主要用于测定陶瓷、金属、合金、石墨、耐火材料、精铸用型壳及型芯材料以及其它固体材料的热膨胀系数。用于金属材料可测试材料的相变曲线。具有全自动、易于测试、易操作、实验数据分析、数据打印输出、实验数据存档、数据库丰富、易修改检索等特点；为工厂、科研院所检测材料制品的物理性能和科研教学提供了现代化的测试手段。

二、主要技术系数

1、zui高炉温：1000℃、1400℃、1600℃由客户自选。

2、升温速度，实验过程控制参数，含PID参数以及通迅方式。

⑴由智能仪表AI518P（708P）实现全过程任意需要调节、设置、锁定。操作见AI518P（AI708P）说明书。

⑵由上位机（计算机）实现界面调试任意需要位置（在线方式），并可实现在线修改。

3、电源电压：220V±10﹪，50HZ。

4、炉子zui大功耗≤2KW。

5、膨胀值测量范围与*差：0--5㎜±0.1%。

6、控温精度：±1℃ 温度记录值误差≤±0.5﹪。

7、测量膨胀值分辨率：1um。

8、真空度-0.1Mpa  。

9、可通气氛：氮气、氩气、惰性气体等。

三、立式双管式膨胀仪仪器的组成及原理

1、系统组成：加载传感器装置、炉膛、小车、基座、控制系统（智能仪表+计算机）、五部份组成。

2、组成原理图：

输出控制参数

测量温度传感器部分

温度智能仪表

通信接口

测量位移传感器部分

位移智能仪表

通信接口

记录打印

计算机控制

RS232/RS485转换器

显示运行状态

可控硅控温、炉膛温度测试

3、原理介绍：

电炉升温后炉膛内的试样发生膨胀，顶在试样端部的测试杆产生与之等量的膨胀量（如果不计系统的热变形量），这膨胀量由电感位移计测量出来，并由仪表。

显示并送计算机处理，计算机数据处理后显示δ和α值是通过自动系统补偿计算结果，也可通过智能仪表显示的位移值，人工记录，并按原理公式计算。
