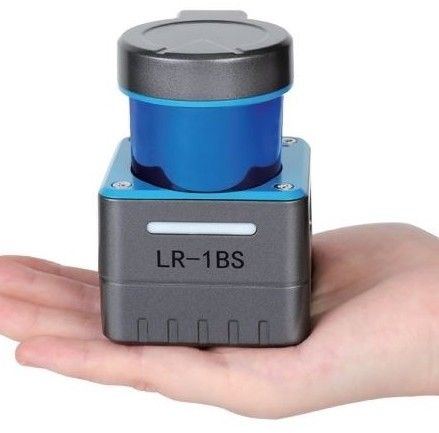

2D 270° Mini 激光雷达（测量型）
产品特点
提供点云数据输出功能的Mini型激光雷达
按照工业标准设计, 经过多重可靠性测试及认证
紧凑的结构尺寸，高度zui大仅为 85mm
270°的扫描角度, zui高可达25m有效探测距离(80% 反射率板)
通讯及数据传送通过百兆以太网接口
参数规格表
| 参数 | 单位 | 指标 |
|---|
| 波长 | nm | 905 |
|---|
| 激光安规 | | Ⅰ (IEC 60825-1:2014) |
|---|
| 激光通道 | | 1 |
|---|
| 扫描角度 | ° | 270 |
|---|
| 扫描频率 | Hz | 10~25 |
|---|
| 角度分辨率 | ° | 0.225 |
|---|
| 工作距离 | m | 0.1~2m@2% bw 0.1~8m@10% bw 0.1~15m@80% wb | 0.1~2m@2% bw 0.1~8m@10% bw 0.1~25m@80% wb |
|---|
|
|---|
| 响应时间 | ms | 130ms@10Hz 100ms@15Hz(Max) |
|---|
| 距离分辨率 | mm | 1 |
|---|
| 精度(1) | mm | 精度：<±20mm 重复精度：<±20mm |
|---|
| 设置区域 | | - |
|---|
| 数据接口 | | 100Mbps Ethernet |
|---|
| 信号强度 | | 0-65535 |
|---|
| 高反射物识别 | | 是 |
|---|
| 开关量输入 | 个 | - |
|---|
| 开关量输出 | 个 | 1 |
|---|
| 指示灯状态 | 颜色种类 | RGB×4 |
|---|
| 输出插头 | | 5针，M8x1，B-code， 母（供电) 4针，M8x1，A-code， 母（以太网线） |
|---|
| 机械尺寸 | mm | ≤60×60×85 |
|---|
| 工作电压 | VDC | 12~32 |
|---|
| 功耗@25℃ | W | 5 |
|---|
| 重量 | g | <320 |
|---|
| IP等级 | | IP66 |
|---|
| 工作温度 | ℃ | -10~+50 |
|---|
| 储存温度 | ℃ | -30~+70 |
|---|
| 适用环境光 | LUX | ＜80,000 |
|---|
| 适用湿度 | RH | <95% |
|---|
| 安装 | | 底部或背部 |
|---|
| 电磁兼容性 | | IEC 61000-6-2:2016-08 / IEC 61000-6-3:2006-07 |
|---|
| 抗振动 | | IEC 60068-2-6:2007 |
|---|
| 抗冲击 | | IEC 60068-2-27:2008 |
|---|
| 基本软件 | | OLAMViewer |
|---|
