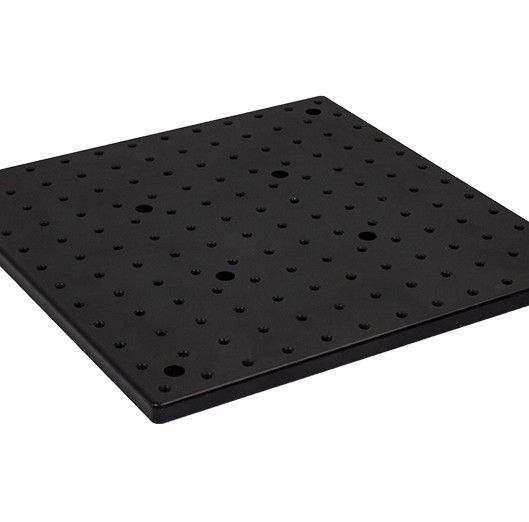

BIM-1004 实心铝制面包板
概述
光学面包板包括实心铝制面包板和实心不锈钢面包板两个系列，而实心铝制面包板是比较常用的选择，其表面阵列有一定间隔的 1/4-20 或 M6 螺纹孔，用于安装各类组件，可以非常灵活地安装光机械件，无需进行减振处理，其表面经过精饰处理，美观耐用。
特点

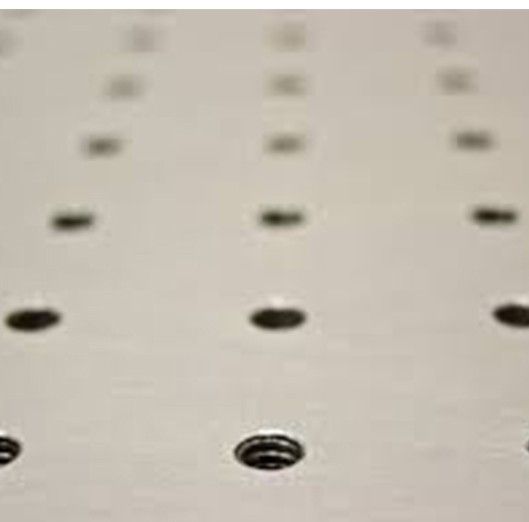

低反射率亚光工作表面
易于安装的沉头通孔
1/4-20 或 M6 螺纹通孔
搭建小型光路的经济之选
技术参数
| 实心铝制面包板（公制） | 实心铝制面包板（英制） |
型号 | BIM-1004-3030M | BIM-1004-3060M | BIM-1004-6060M | BIM-1004-3030 | BIM-1004-3060 | BIM-1004-6060 |
长x宽 | 300 x 300 mm | 300 x 600 mm | 600 x 600 mm | 300 x 600 mm | 300 x 600 mm | 600 x 600 mm |
沉头孔 数量 | 5 | 5 |
材质 | 实心铝 | 实心铝 |
厚度 | 12.7 mm | 12.7 mm |
表面 平面度 | ±0.1 mm over 0.6m2 | ±0.1 mm over 0.6m2 |
安装孔 | M6 | 1/4-20 |
安装孔 分布 | 25 mm | 1.0 in |
沉头孔 边距 | 25mm | 1.0in |

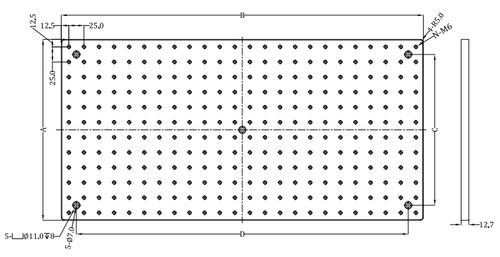

尺寸图
尺寸说明
| 3030 (M) | 3060 (M) | 6060 (M) |
A | 300mm | 300mm | 600mm |
B | 300mm | 600mm | 600mm |
C | 250mm | 250mm | 550mm |
D | 250mm | 550mm | 550mm |
孔位 | 1/4-20或M6 |
注：其它尺寸规格均可联系定制。
BIM-1005实心不锈钢面包板
概述
光学面包板包括实心铝制面包板和实心不锈钢面包板两个系列。实心不锈钢面包板因其更好的硬度和抗弯折能力，更适合于一些对平面度和抗弯曲度较高的应用之中。其表面阵列有一定间隔的 1/4-20 或 M6 螺纹孔，用于安装各类组件，可以非常灵活地安装光机械件，无需进行减振处理，其表面经过精饰处理，美观耐用。
特点
低反射率亚光工作表面
易于安装的沉头通孔
1/4-20 或 M6 螺纹通孔
更好的硬度和抗弯折能力
技术参数
| 实心不锈钢制面包板（公制） | 实心不锈钢制面包板（英制） |
型号 | BIM-1005-3030M | BIM-1005-3060M | BIM-1005-6060M | BIM-1005-3030 | BIM-1005-3060 | BIM-1005-6060 |
长x宽 | 300 x 300 mm | 300 x 600 mm | 600 x 600 mm | 300 x 600 mm | 300 x 600 mm | 600 x 600 mm |
沉头孔数量 | 5 | 5 |
材质 | 实心不锈钢 | 实心不锈钢 |
厚度 | 12.7 mm | 12.7 mm |
表面平面度 | ±0.1 mm over 0.6 m2 | ±0.1 mm over 0.6 m2 |
安装孔 | M6 | 1/4-20 |
安装孔分布 | 25 mm | 1.0 in |
沉头孔边距 | 25 mm | 1.0 in |
尺寸图
尺寸说明
| 3030 (M) | 3060 (M) | 6060 (M) |
A | 300mm | 300mm | 600mm |
B | 300mm | 600mm | 600mm |
C | 250mm | 250mm | 550mm |
D | 250mm | 550mm | 550mm |
孔位 | 1/4-20或M6 |
注：其它尺寸规格均可联系定制。
