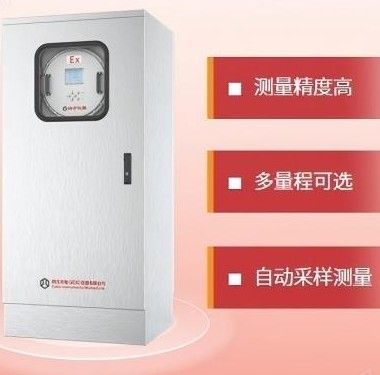

在线沼气监测系统
Gasboard-3500UV
在线沼气监测系统是新一代沼气监测系统，基于紫外差分吸收光谱气体分析技术（UV-DOAS）精确测量沼气脱硫前后H2S浓度，非分光红外气体分析技术（NDIR）测量CH4、CO2浓度，电化学法（ECD）测量O2浓度；传感器模块化设计，可实现沼气成分连续在线监测。
为保证沼气脱硫设备的效率，在洗涤器前后采用两个采样通道实时监控H2S浓度，有效避免过量的H2S对后段管道及其他设备的损坏。Gasboard-3500UV适用于多种不同沼气工况现场，为用户投资最小化、优化沼气池监测流程提供了理想的解决方案。
产品特性
UV-DOAS、NDIR和ECD组合技术。
可实现脱硫前后的高、低量程H2S测量。
高精度、长寿命的UV-DOAS H2S传感器。
对CH4，CO2，H2S，O2进行连续监测，优化工艺控制。
模块化传感器设计，便于校准和维护。
灵活的气体调节配置，可根据现场需求定制量程。
不锈钢保护柜，防止长期运行中仪器受气体腐蚀。
防爆式设计，适用于易燃易爆的危险区域
技术参数
测量组分 | 测量原理 | 测量范围 | 分辨率 | 测量精度 | 重复性 |
H2S | UV-DOAS | 0-500~5000ppm | 1ppm | ±2%F.S. | ≤1%F.S. |
CH4 | NDIR | 0-100% | 0.01% | ±2%F.S. | ≤1%F.S. |
CO2 | NDIR | 0-50% | 0.01% | ±2%F.S. | ≤1%F.S. |
O2 | ECD | 0-25% | 0.01% | ±2%F.S. | ≤1%F.S. |
响应时间 | T90＜60s |
**流量 | (0.7~1.2)L/min |
进气压力 | (2~50)kPa |
电源 | 100~240VAC, 100W |
预处理单元（可选配） |
除水 | 带手动排水阀的重力脱水罐(标配) |
过滤器 | 带自动排水阀的气/水分离器(标配) |
采样通道 | 1-4个采样通道可定制(可选) |
伴热管 | 环境温度在0℃以下的伴热管(可选) |
采样泵 | 低压采样泵（可选） |
冷凝器 | 用于高湿度样气中快速脱出气态水的冷凝器(可选) |
机械参数 |
外壳 | 不锈钢地板立柜 |
尺寸(mm) | H1600 x W700 x D600 |
防爆等级 | ExdIICT6(分析仪) |
防护等级 | IP65 |
重量 | 140kg |
通信 |
模拟信号 | 4-20mA |
数字信号 | RS232/485 |
报警 | 每个气体读数的高、低报警继电器输出 |
环境条件 |
工作温度(°C) | -15°C～ +45°C |
工作湿度 | 0-95%RH（非凝结） |
环境压力 | 80-120kPa |
