一、产品介绍：

    变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要，研制的SGZZ-100A直流电阻测试仪。

SGZZ系列直流电阻测试仪采用电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。HTZZ-100A直流电阻快速测试仪测试精度高，操作简便，可实现变压器直阻的快速测量。

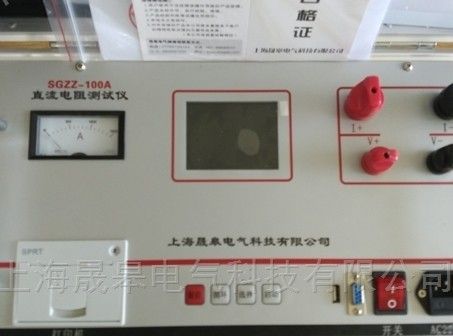

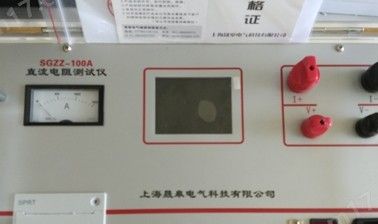

SGZZ-100A直流电阻测试仪是测量变压器绕组及大功率电感设备直流电阻的设备,稳定输出100A直流电流,直流电阻测试仪是变压器在交接、大修和改变分接开关后，*的直流电阻测试试验项目。

三、产品特点：

1、整机由高速单片机控制，自动化程度高，操作简便。

2、仪器采用电源技术，电流档位多，测量范围宽，适合大中型变压器的直流电阻测量。

3、保护功能，能可靠保护反电势对仪器的冲击，性能更可靠。

4、具有声响放电报警，放电指示清晰，减少误操作。

5、响应速度快，可在测量状态直接转换有载分接开关，仪器自动刷新数据。

6、智能功率管理技术，仪器总工作在zui小功率状态，有效节能，减少发热。

7、320X240点阵的超小像素点的65K真彩色液晶，

8、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅

9、仪器配备RS232和USB接口，可和计算机通讯以及U盘存储

四、安全措施

使用本仪器前一定要认真阅读本手册。

仪器的操作者应具备一般电气设备或仪器的使用常识。

本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。

仪表应避免剧烈振动。

对仪器的维修、护理和调整应由人员进行。

测试完毕后先关闭电源，再拆除测试线。

测量无载调压变压器，一定要等放电指示停止后，切换档位。

在测试过程中，禁止移动测试夹和供电线路

三、技术指标：

1、输出电流：100A、50A、20A、10A、5A

2、zui小分辨率：0.1μΩ

3、量程：100A： 50μΩ～100mΩ      50A：  100μΩ～200mΩ

                  20A：  200μΩ～800mΩ   10A：  500μΩ～2Ω

                    5A：   1mΩ～4Ω

4、准确度：±(0.2%+2字)

5、工作温度：0～40

6、工作湿度：<90%RH，不结露

7、外形尺寸:长325mmX宽240mmX高275mm

8、重量：15KG 不含测试线
